С тебя схема и трассировка платы)))
Странно, в нете почему-то нет схемы. Странно.
Того, что я делаю, в инете именно в нужном виде тоже нет ни схем, ни плат)
Платы где трассируешь? В пикаде?
Не, у меня легкая артиллерия: Sprint Layout. Автоматизации минимум, зато простой и понятный инструмент, плюс на флешке таскать можно. Пробовал в Протеусе делать, он умеет автоматически раскидывать элементы на плате и типа наиболее оптимальный маршрут дорожек выбирает сам, но после него такая лажа получалась, решил по старинке сам.
А чем сейчас травят, краска и хлористое железо? А то давно не практиковал самоделки... братья китайцЫ наше всё
ЛУТ - лазерно-утюжная технология. Рисунок платы печатается зеркально на лазерном принтере на глянцевой бумаге, кладется на текстолит и придавливается горячим утюгом на несколько секунд. Далее заготовка остывает, бумага отмачивается в воде и удаляется, а рисунок остается. Ну а дальше по старинке: разводим хлорное железо и травим.
Простой и доступный способ, а главное - копеечный.
Сейчас еще и фоторезист купить легко, но с ним геморроя много, да и все-равно все сводится к печати рисунка на принтере и упирается в его разрешение и качество печати, я и ЛУТом отлично справляюсь.
Несложно конечно и заказать изготовление плат на заводе по всем правилам, там и лаком покроют, и засверлят качественно, и металлизацию отверстий между сторонами сделают, останется только детальки впаять, но для штучных экземпляров это дороговато получается.
- - - Добавлено - - -

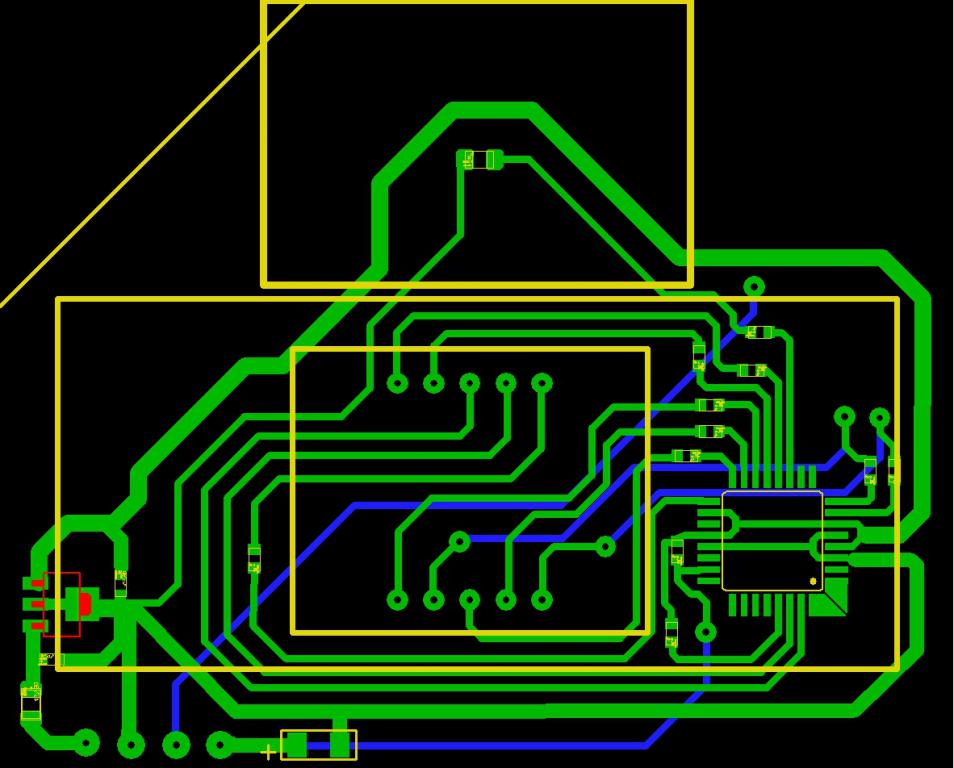

Сделал предварительную черновую разводку платы. Плата двусторонняя 67х54мм, на ней контроллер ATMega8a (квадратная микросхема), линейный стабилизатор 78l05, слева, различная SMD-рассыпуха, а также два элемента, которые могут легко выдать назначение устройства.
Завтра еще предстоит адаптировать плату для внутрисхемного программирования (чтоб каждый раз не выпаивать контроллер для обновления прошивки), докинуть пару стабилитронов для защиты от бросков напряжения и добавить развязочку для считывания состояние одной из линий проводки.
- - - Добавлено - - -

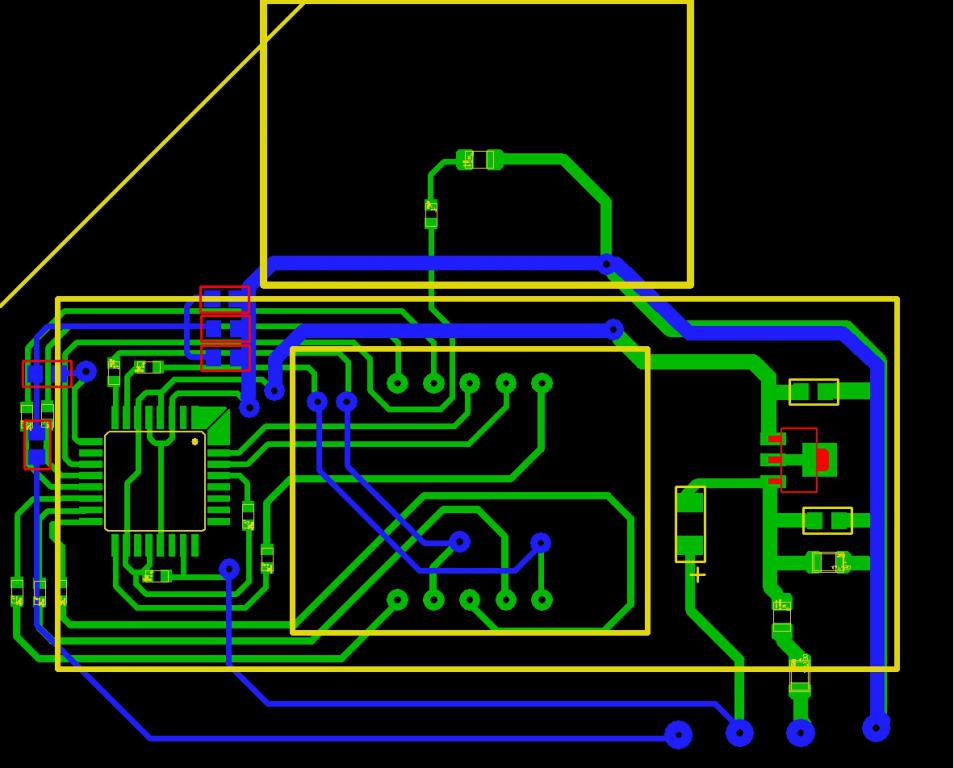

Долго думал, рисовал-перерисовывал, нарисовал плату версии 2.0
- - - Добавлено - - -

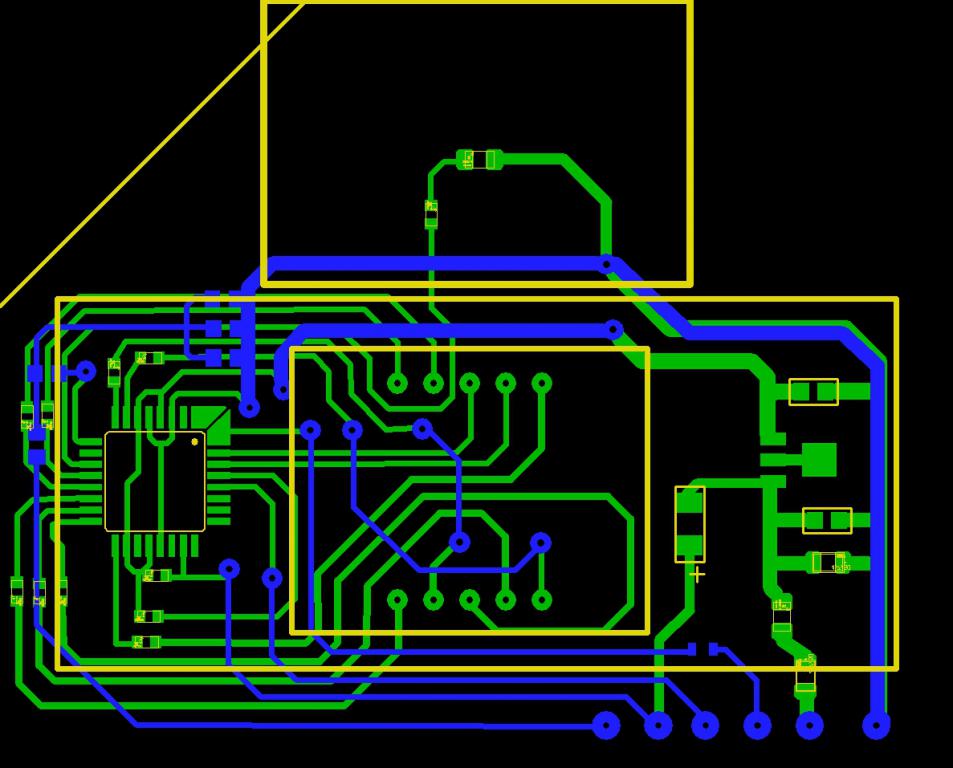

Еще немного подумал и родил 2.1:

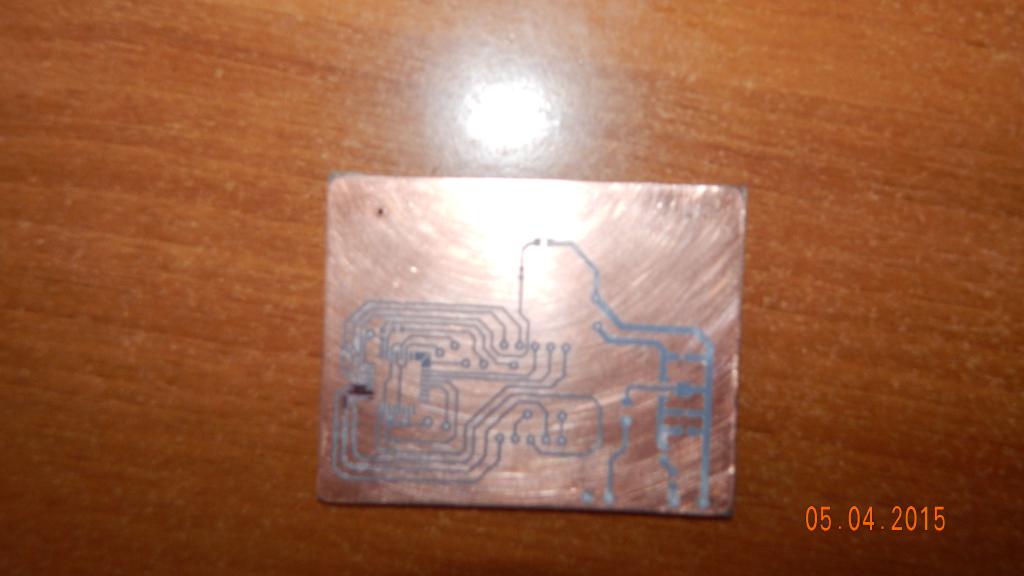

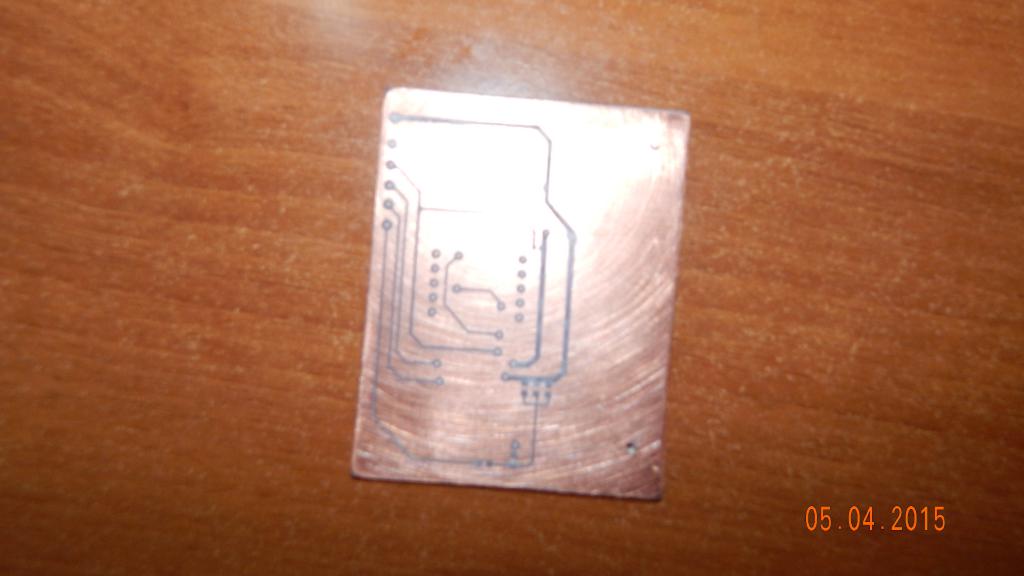

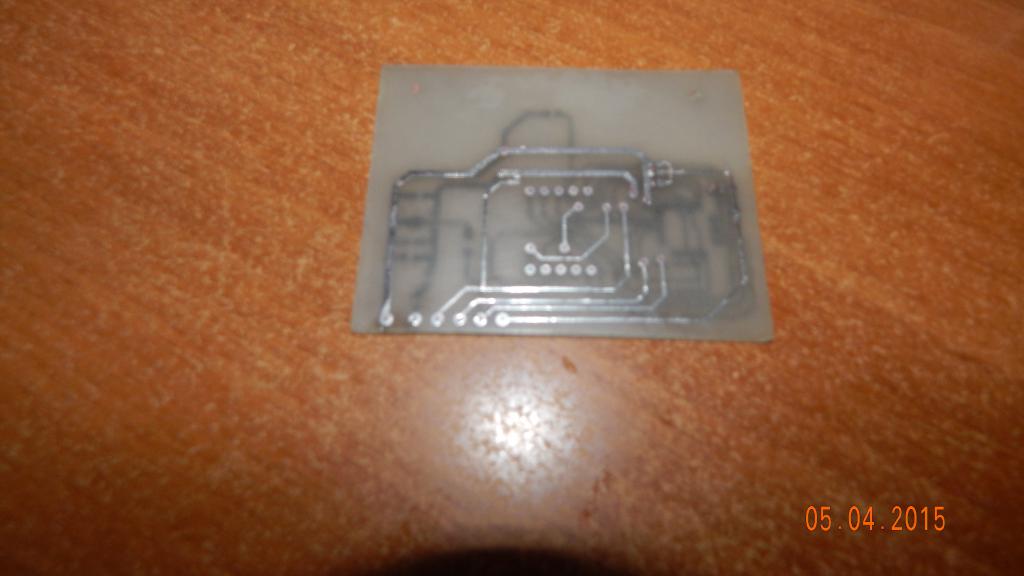

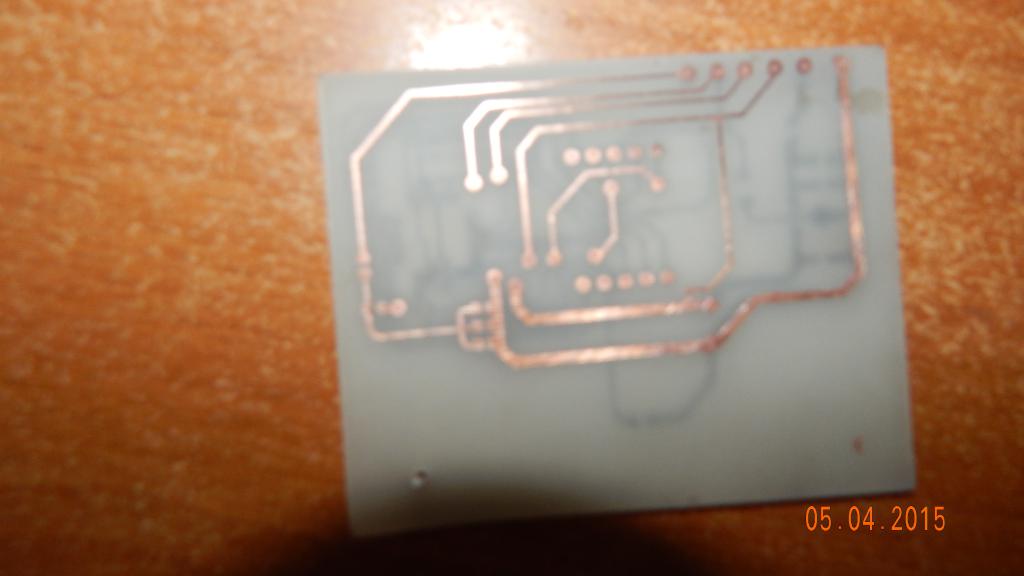

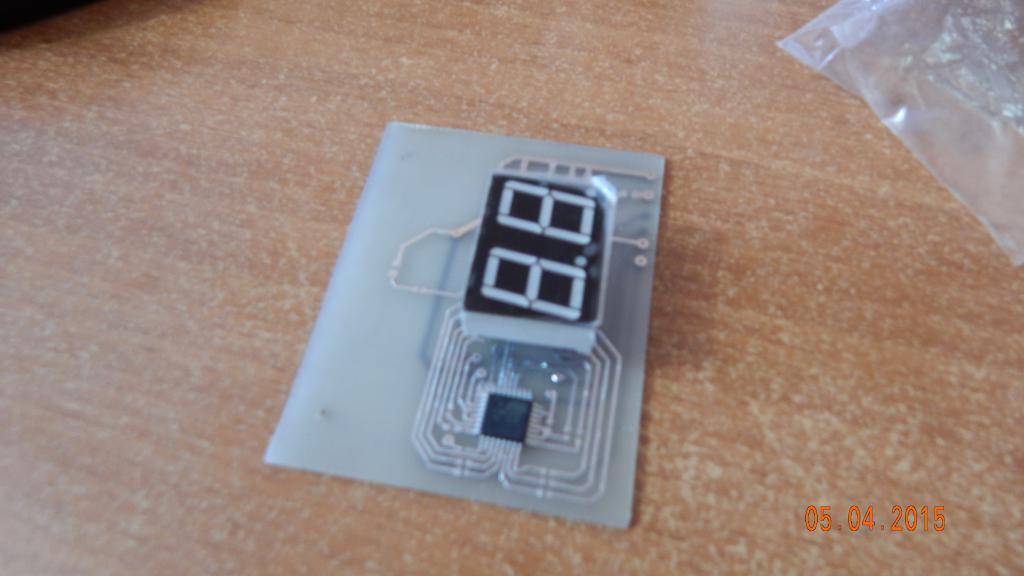

Изготовление платы:
И все же это фишка для измерения скорости света)))
