Как определить протокол эбу.

Впаял переменное с тумблером, r4, прогой ком тест - без резистора - не проходит, подключаю резистор и с голым повышаю сопротивление. Где-то на 1,5-1,6 килоом начинается прохождение теста. Завтра пойду проверять в машине.

- - - Добавлено - - -

в машине так и не заработало ((( ни без r4 ни с ним

а переменник подбирал еще раз?

- - - Добавлено - - -

ЭБУ вносит свои изменения.

схема была собрана навесным монтажем, проходила тесты на компе, вчера перенес на печатку - схема перестала проходить тесты ((( и не могу найти причину (заблудился в трех соснах) вроде везде все пропаяно. тесты пишут - проверьте питание схемы. вопрос - на коллекторе Q2 должен быть хоть какое то напряжение??? у меня между диодом и резистором r2 12 вольт, а после резистора 0, хотя резистор звонится 3.3 ком

- - - Добавлено - - -

в этой схеме транзисторы 3107 и 3102 можно заменить какими нибудь другими (не аналогами) ? у нас городок маленький, торговля радиокомпонентами не организована, из старых плат найти не могу.

КТ315 и 361

- - - Добавлено - - -

там и написано..

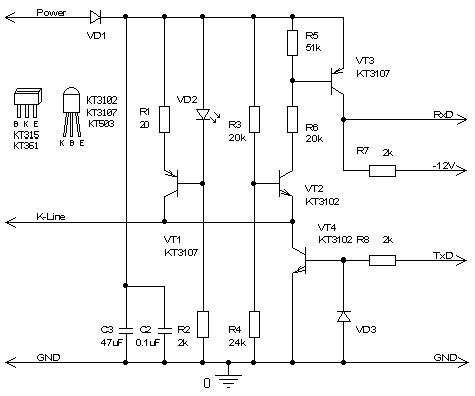

я схему не пойму.. там два питания вроде
хотя возможно это интерпритация массы от автора

- - - Добавлено - - -

для питания +12 эту схему вобще бы не стал применять, меня сильно смущает VT3, он от души шпарит питанием на вход порта, а там ТТЛ уровень. если не изменяет память - USB адаптер стоит

Сообщение от vn13

я схему не пойму..

Такая же...

Сообщение от vn13

меня сильно смущает VT3

Я до VT3 не добрался. Начал с узла VT1/VD2/R1/R2, не понял что он делает и бросил. Я правильно понял, что VT1 постоянно открыт и через 20 Ом подаёт +12 на k-line? Как там сигнал пройти может - фик знает. -12В ещё откуда-то брать задумывалось... ИМХО вся схема - бред пьяного ботаника )))

Сообщение от AVM63

подаёт +12 на k-line?

вот вот, а должно быть +5

- - - Добавлено - - -

ранее давал ссылки на 2х транзисторную схему
ее народ уже собирал

- - - Добавлено - - -

схема на LM293-LM339 работает правильнее, уходит от аналога

Вы про эту http://www.chiptuner.ru/content/kline схему которую народ собирает и она работает??? я ее и собрал (вроде) только на драйве автор говорит что для нексий резистор r2 не нужен

- - - Добавлено - - -

Сообщение от vn13

схема на LM293-LM339 работает правильнее

- а конкретнее (я уже начинаю путаться), и где они применяются(где их можно найти , выпаять)? как я уже говорил - покупать не где

ну если нет в городе и нет возможности/желания заказать через инет с доставкой, то тогда схема на двух транзисторах у народа работала.

- - - Добавлено - - -

Если нет в продаже, то можно попробовать поспрашивать у тех, кто ремонтирует радиотехнику.
Где используется конкретно, не подскажу. Но это довольно простая микросхема, не специфичная. Я использовал 8и ногий вариант на двух элементах.

- - - Добавлено - - -

проверить схему при питании 5Вольт, возможно подобрать резисторы

- - - Добавлено - - -

Можно использовать любые маломощные npn. Например советские КТ315.

- - - Добавлено - - -

https://www.chipdip.ru/product/lm293d-stm например
но доставка дороговатая - 150- до 300р, https://www.chipdip.ru/order/eurosetdelivery

если я не ошибаюсь - у Вас на lm393 собран, это аналоги???

- - - Добавлено - - -

vn13, нашел 393 , можно конкретную схему , без usb-com ?? та что на картонке. если надо 5 вольт, есть 78L05 и KA7809

Алексей974, у меня на LM293 с какой то буквой. Уже не помню. Года три назад делал, тогда R9 прошивал от kolo.
Адаптер не под рукой, в другом месте находится.
Делал как раз без усб-ком преобразователя, он у меня уже был на RT232RL собранным для другой цели.
Возможно у мня есть разводка платы. Но под smd элементы без ножек.
Запитывал без стабилизатора сразу с USB порта.

- - - Добавлено - - -

Схему не рисовал, все делал "на коленке" Может позже вырежу/восстановлю.

- - - Добавлено - - -

на 393 схема та же будет, различие в предельных параметрах.
