Как определить протокол эбу.

спасибо, а https://www.drive2.com/c/2032328/ стоит заморачиваться? я заказывал с китая два юсб ком 2303, один без провода пришел(щас с ним ковыряюсь) завтра получу второй с проводом. и еще дня 4 назад заказал ftdi. 2303 реально сжечь, но не полностью (компом видится нормально), схема так и не работает

обрати внимание, что там другая ФТ232, плюс л-лайн и 12 вольт.. у ланосов ОБД2, вроде
и L9637D

про другую фт видел, она квадратная. просто там автор пишет что со скоростью стабильнее работает. у нас вроде тоже низкоскоростное ЭБУ

Да, возможно надо драйвер перенастраивать, отдельная возня

Чем отличается ftdi от pl2303? кто подскажет как проверить платку на pl2303 на работоспособность, без осцилографа ??? плата пришла с китая, а адаптер еще не собрал

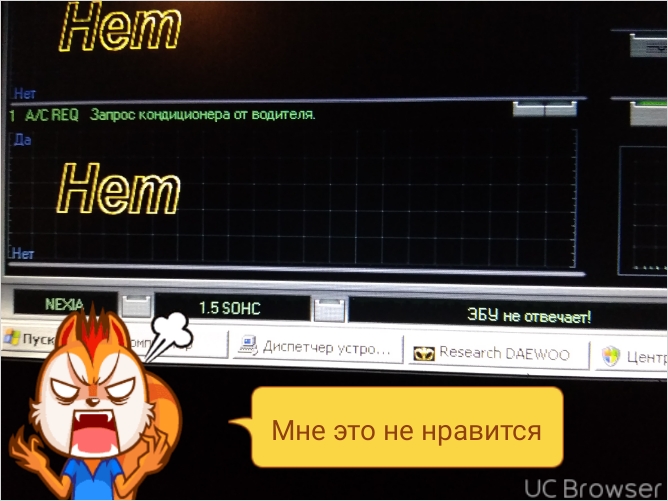

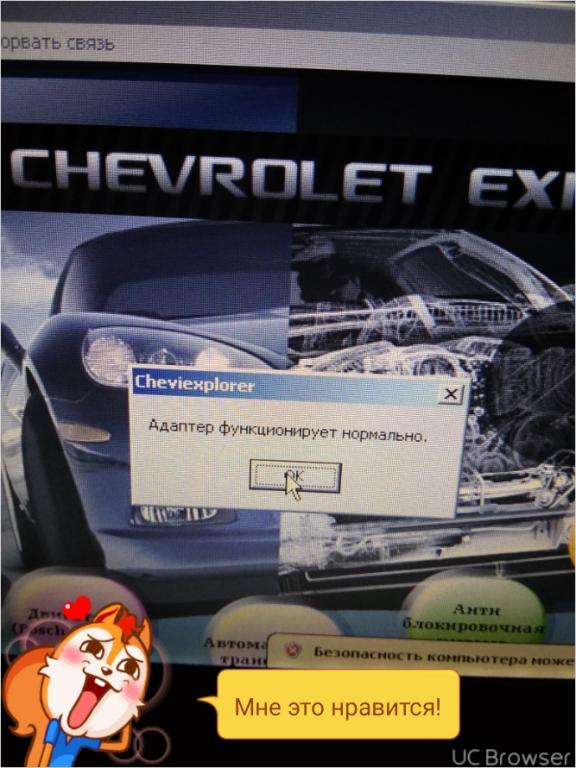

Нашел таки я косяк в печатке, запустил схему, тесты на компе эхом проходит, но в машине по прежнему - эбу не отвечает. Вместо резистора r4 впаяно переменник - эхо появляется на сопротивлении около 1.5 кОм. При этом сопротивлении, в машине, на к линии около 8 вольт. Повысил сопротивление до 2.5 кОм- напряжение упало до 6,3 вольта. Может подобрать r4, чтоб на линии 5 вольт было

- - - Добавлено - - -

Сообщение от Алексей974

эхо появляется на сопротивлении около 1.5 кОм

без подключения к ЭБУ?
Вся заморочка из-за питания в 12Вольт. Когда ты подключаешь, то уровень еще уходит. Плюс есть вывести из строя порт. Та многотранзисторная схема расчитана на ВАЗы и ODB2.
N100 имеет нестандартный ODB1. т.е скрость 8192(8200) и 5и вольтовый уровень сигнала.
Крутить резисторы, это все равно, что регулировать скорость автомобиля весом привязанной шпалы.
Я так понимаю суть происходящего.

Со своим адаптером порта какое то время тыркался, пока не переделал его на +5V.
Как та схема работает, я не понимаю.

Схему запускал , 1.5 кОма, без подключения к ЭБУ. 2.5 кОма и 6,3 вольта на К линии с подключением к ЭБУ. Как переделать схему на 5 вольт? 12 с диагностической совсем не брать? Сегодня куплю апс4, буду на L9637D ваять (пробовать), но эту схн хочется добить (ради спортивного интереса), сколько времени на неё убил. Ещё на форумах, сегодня, про,Итал что на некоторых буках в юсби не 5 вольт а 3.3 , у меня нетбук еее, может это ещё вносит свои коррективы? Померить напряжение до 8 вечера не получается, на работе .

Сообщение от Алексей974

Как переделать схему на 5 вольт?

не знаю, она какая то дурацкая. Возможно ориентирована на какие то конкретно внутренние схемы ЭБУ.
это напоминает подгон ответа в задаче у школьника.

Сообщение от Алексей974

на L9637D

как бы специализированная, но была инфа ,что часто дохнут. В свое время из них не нашел ни одной. Собрал на простенькой и надежной ЛМ-ке.
В теории там можно просто на логическом инвенторе с открытым коллектором сделать. Смысл преобразователя - один канал туда с инверсией и один канал обратно с инверсией. Причем оба канала имеют соединение. Как раз точка к-лайн. Наш ГМ12 имеет 5 вольт, как раз ТТЛ.
Здесь хорошо видно:
Только там 12 вольт, надо 5 и соответсвенно вход правой стороны адаптироать под него. т.е. резисторы в опорном делителе поменять местами.

- - - Добавлено - - -

Сообщение от Алексей974

нетбук еее, может это ещё вносит свои коррективы?

сторону УСБ берет на себя преобразователь порта, будем считать, что он работает.

Сообщение от Алексей974

в юсби не 5 вольт а 3.3

так и есть, это стандарт, но со стороны кампутера. В сторону UART они выдают ТТЛ 5 вольт, можно полистать даташиты на FT232 и прочую родню.

Я выше писал , что особо не разбираюсь в радиоинженерии, я простой советский токарь. В детстве ходил в радио кружок, собрать разобрать только научился

Алексей974, vn13, господа, простите, что "мешаю вам мешать красную икру с черной" (с) , но я что-то окончательно запутался - по какой схеме в итоге адаптер пытаетесь оживить? Если та же схема на 2-х транзисторах и крутится R4, то какие микросхемы обсуждаются? И каким образом сюда USB порт привязался, да еще его схемотехника?
