Как определить протокол эбу.

На данный момент пытаюсь оживить два транзистора, но и на микрофон тоже буду делать, если Мико запустится - будет окончательный вариант. А транзисторы добить ради интереса

Сообщение от Алексей974

На данный момент пытаюсь оживить два транзистора

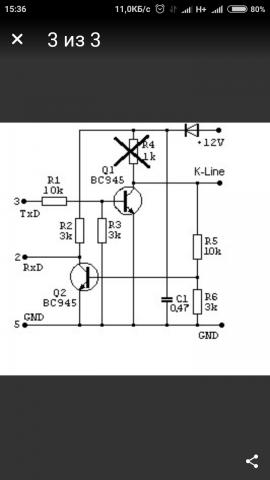

Т.е. схема собрана правильно (например как давали схему о Юрия), подключена к COM порту ноутбука, подключена к к-линии ЭБУ, но связи нет?

Да, единственно только резистор r4 переменный
И транзисторы 315

эта схема должна работать, думал ты другую, дурацкую собрал

- - - Добавлено - - -

Сообщение от AVM63

подключена к COM порту ноутбука

у него нет железного ком-порта, только через дополнительную хреновину типа FT232 или 2303 и тд.
Плюс Алексей974, задумал купить специальную интерфейсную к-лайн микросхему. Но там все равно надо прикручивать USB -> com порт. Который и натуральным портом не является )) Но работает.

- - - Добавлено - - -

Сообщение от Алексей974

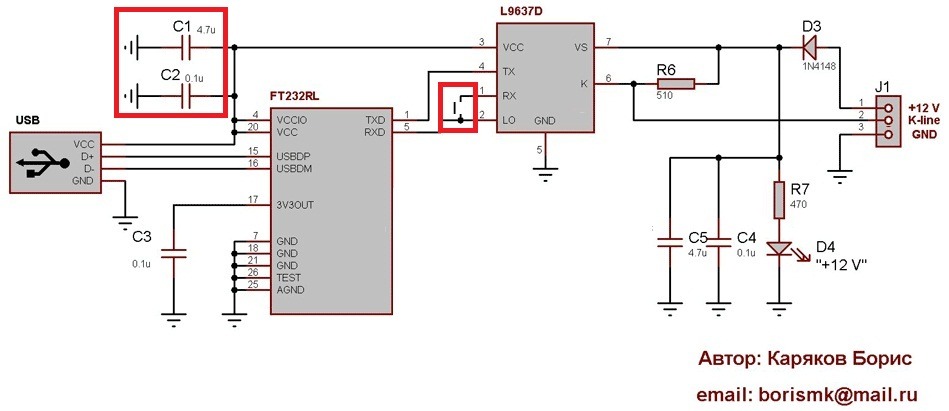

L9637D

вот это требует ком-порт или что-то на него похожее - RX-TX дружную парочку

- - - Добавлено - - -

Если что,
адаптер в данном бучьем исполнении это:
1.Ноутбук — (2.адаптер компорта + 3.преобразователь к-лайн) — 4.ЭБУ
1. бук в налоичии
2. порт - например FT232RL или другой, выбирать по вкусу
3. преобразователь/адаптер k-line. Что угодно, 2 транзистора, компаратор LMxxx, либо специализированный преобразователь уровней. Их с десяток имен.
4. ЭБУ ксюхи, тож имеется ))

- - - Добавлено - - -

Сообщение от Алексей974

я простой советский токарь. В детстве ходил в радио кружок, собрать разобрать только научился

ну и очень хорошо. Ничего страшного, я тож не радивоинженегр. И не помню, кто из наших таковым является.. программеры были.

На данный момент два 2303 usb-com, и ,ftdi едет с Китая, правда ещё две - три недели ехать будет. Из преобразователей к лайн есть 393 Микра(выдрал со старой материнки) ну и сегодня должна состояться сделка по покупке АПС 4 на разборе (100р договорился). Кстати у нас разборов то только 3 штуки(((

- - - Добавлено - - -



- - - Добавлено - - -

Вместо 232ой 2303 работать будет?

Сообщение от Алексей974

Вместо 232ой 2303 работать будет?

по идее должна, но не пробовал
https://www.drive2.ru/c/2192985/

Если адаптер к-линии (на двух транзисторах) собран правильно, если преобразователь USB-COM (для меня остающийся неизвестным) собран правильно, если USB на буке рабочий, если вся эта связка проходит тесты, то может следует программные настройки проверить? Номер эмулятора ком-порта (COM1), скорость связи установить, протокол ЭБУ (модели нексии) подобрать в настройках DRes...

Адаптер тесты прогой тест ком проходит (эхо идёт визуально) , юсби ком из Китая готовый на 2303, ком порт и 1 ый и 2 ой пробовал , скорость ставил 9600 по умолчанию, 8200 пробовал, 4к с чем то пробовал, последний раз, когда подключался, поменял напряжение на к линии, при 2,5 кОм r4 равно 6,3 вольта

- - - Добавлено - - -

Завтра попробую понизить до 5 вольт, если не будет связи - этот адаптер положу под колесо.

Сообщение от Алексей974

при 2,5 кОм r4 равно 6,3 вольта

А переменный резистор не от нуля крутили случайно?

Там последовательно 1кОм и переменный 1.5 кОм. Тест включается (эхо) где то на 1.5 кОмах общего сопротивления
