попробую, отпишусь
попробую, отпишусь
Думаю, что напряжения входного делителя ЭБУ, с учётом подтяжки к 0 в адаптере, как раз и не хватает для нормальной работы транзистора. Но это всё предположения ) -
Алексей974 поставит резистор и узнаем )
Вот это вот "убрать R4 для нексии", от автора на драйве, и есть "костыли".
- - - Добавлено - - -
Простым языком - напряжение работы ЭБУ 5В и слабый стабилитрон на его входе, он не вывозит слишком мощный выход адаптера +12В. Примерно понятно?
Я не силен в теории радиодела, этот слабый стабилитрон поменять ни как? На помощнее. Сопротивление r4 ставить?
- - - Добавлено - - -
Или пятью вольтами запирать адаптер?
Вот не надо вышеприведенную информацию пытаться применить. Не лезь в работающий ЭБУ. А если
то и в неработающий тоже - потом починить не смогут.

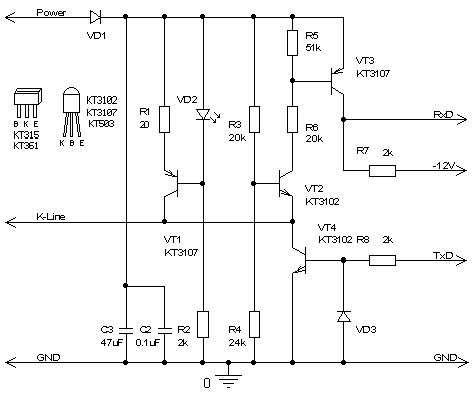

Просто поставить R4 в 2.2к или 2.4к, как на схеме от Юрия. Принципиально твоя схема не отличается. Без R4 работать не будет, по крайней мере стабильно.
1. Никто просто стабилитроном ЭБУ питать не будет, там мкроконтроллер и память.
2. 5 вольт берется с USB, все равно стоит интерфейсная микросхема.
3. какая то странная схема, биполярное 12V. Такое впечатление, что ее когда то адаптировали к аппаратному com-порту. Есть более простые решения.
Из ТТЛ уровня получить ТТЛ уровень и плясать с 12ю вольтами? Здесь любители энергетики из индастриалкрафта?
Ну конечно, главное чтобы работало.. типа результат.
Я есть не понимать старый мозгом. ))
- - - Добавлено - - -
Кстати, вопрос - у кого-нибудь есть протокол обмена ЭБУ?
Лучше, если от A15MF )) Наблюдений за работой делко- и daewoo_res. немного запутали.![]()
Iстранная схема последняя? Есть более простые решения - предложите. Автор предыдущей схемы , на видео, подключается к буку через кабель юсби ком, на адаптере у него ком разъем
Последний раз редактировалось Алексей974; 04.06.2018 в 14:56.
несколько листов назад было.
У меня на одном компараторе. Лениво было возиться с транзисторами, да и надежнее так.
- - - Добавлено - - -
Существуют специализированные микросхемы согласователи, но их толком нет в продаже и дорого.
- - - Добавлено - - -
вот у этого ВАЗовода брал идею
https://www.drive2.ru/c/701767/
но переделывал на опорное в 5 вольт. т.е. резистор на 8й ноге и само питание.
Нарисовано у него слегка коряво. Но сойдет.
вот человек повторил с доработками https://www.drive2.ru/b/2632710/
https://60-2.ru/forum/viewtopic.php?p=16582
левую сторону с преобразователем интерфейса не смотрим, разглядываем правые. Где сам к-лайн.
класс, человек хотел и человек сделал:
не забываем про +12 -> +5
- - - Добавлено - - -
Простая схема на 2-х транзисторахhttp://www.chiptuner.ru/content/kline
