Как определить протокол эбу.

Алексей974, адаптер, работающий на ВАЗах, не будет работать у нас в большинстве случаев.
Надо делать подтяжку не к 12В, а к 5 и возможно подбирать резисторы.

- - - Добавлено - - -

У ЭБУ GM12 ODB-1 сигналы идут не 12V, а с размахом в 5.

- - - Добавлено - - -

я собирал на двойном компараторе и интерфейсе FT232RL

Сообщение от vn13

Надо делать подтяжку не к 12В, а к 5 и возможно подбирать резисторы.

Наши гуру по ЭБУ когда-то поделились со мной схемой входной цепи нашего ЭБУ. По схеме было очевидно, что достаточно подобрать резистор подтяжки к 12 В. В большинстве схем адаптеров это 1кОм, достаточно заменить на 2,2кОм. Сделано, проверено, работает.

Это костыли. Некорректный подход. Чуть изменятся условия и сигнал уплывет в сторону.

Сообщение от vn13

Это костыли. Некорректный подход. Чуть изменятся условия и сигнал уплывет в сторону.

С какой стати? Этот вопрос относится ко всем трем утверждениям )) Как радиоинженер ответственно заявляю - это достаточно корректное решение. И чтобы сигнал "уплыл в сторону" нужно напряжение борт сети не меньше 20В (считать точно лениво и бессмысленно)

- - - Добавлено - - -

НО! всё это касается моего адаптера. Схему адаптера вопрошающего не видел и ничего утверждать не буду.

[url]https://www.drive2.ru/l/5652780/

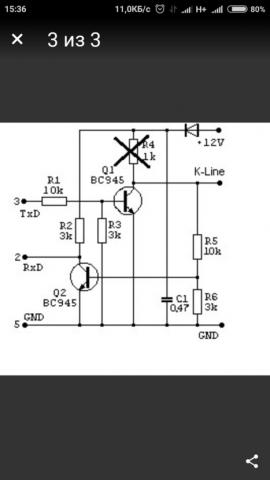

схема и мой эбу

Сообщение от Алексей974

https://www.drive2.ru/l/5652780/

Собрано по этой схеме без резистора R4?

- - - Добавлено - - -

В общем, я не очень хороший радиоинженер, поэтому не понимаю как вообще работает транзистор, особенно Q1 в этой схеме, при отсутствии резистора R4. Может более компетентные товарищи прокомментируют. Я бы на место R4 и поставил 2,2к.

Да по этот и без резистора, автор с драйва говорит что все работает и питание 12 вольт с колодки диагностического разъема

Сообщение от Алексей974

Да по этот и без резистора, автор с драйва говорит что все работает

Я не понимаю как он работает - у транзистора, в режиме передачи, и коллектор и эмиттер притянуты к 0В (GND). Попробуй резистор поставить - ничего не испортится.

- - - Добавлено - - -

А если не заработает, то придётся поставить дополнительный резистор 1...3,3k между коллектором Q1 и K-line.

https://www.drive2.ru/b/430278/

- - - Добавлено - - -

что хитрого в нашем эбу??? если не секрет

Сообщение от AVM63

Собрано по этой схеме без резистора R4?

- - - Добавлено - - -

В общем, я не очень хороший радиоинженер, поэтому не понимаю как вообще работает транзистор, особенно Q1 в этой схеме, при отсутствии резистора R4. Может более компетентные товарищи прокомментируют. Я бы на место R4 и поставил 2,2к.

\ Где то видел именно 2.2!...Короче вот что реально работает от Юрия!

Документ Microsoft Word.zip
