Фотоотчет по ремонт двигателя 8 кл

Про жгуты. Если я правильно все помню, там в одном жгуте есть широкий разъём для трамблера. Так вот в этом же жгуте другой (более узкий) разъём идет на датчик температуры. А из другого жгута подключается второй разъем на трамблер. Помню, что там "нелогично" идет подключение, но я всё подписывал, поэтому не сомневался в подключении.

Про шланг вентиляции картера могу позже поискать картинку, но точно подключается он (тонкий шланг) сзади к дроссельной заслонке.

Думаю этой информации будет достаточно, благодарствую =)

Люди, подскажите пож про кольца, описание проблемы 2 постами выше

Сам с кольцами никогда дела не имел, но нашел вот http://www.nexia-club.ru/forum/topic/166475.htm и вот http://automn.ru/daewoo-nexia/daewoo....m_id-418.html с картинками.

Сообщение от NightAngeL

Ребят, еще скажите пожалуйста!!! В каком порядке кольца одевать компрессионные? Там есть кольцо с выемкой, оно должно быть сверху или снизу?

С выемкой должно быть внизу, выемкой вниз.

Стальное сверху, чугунное - снизу.

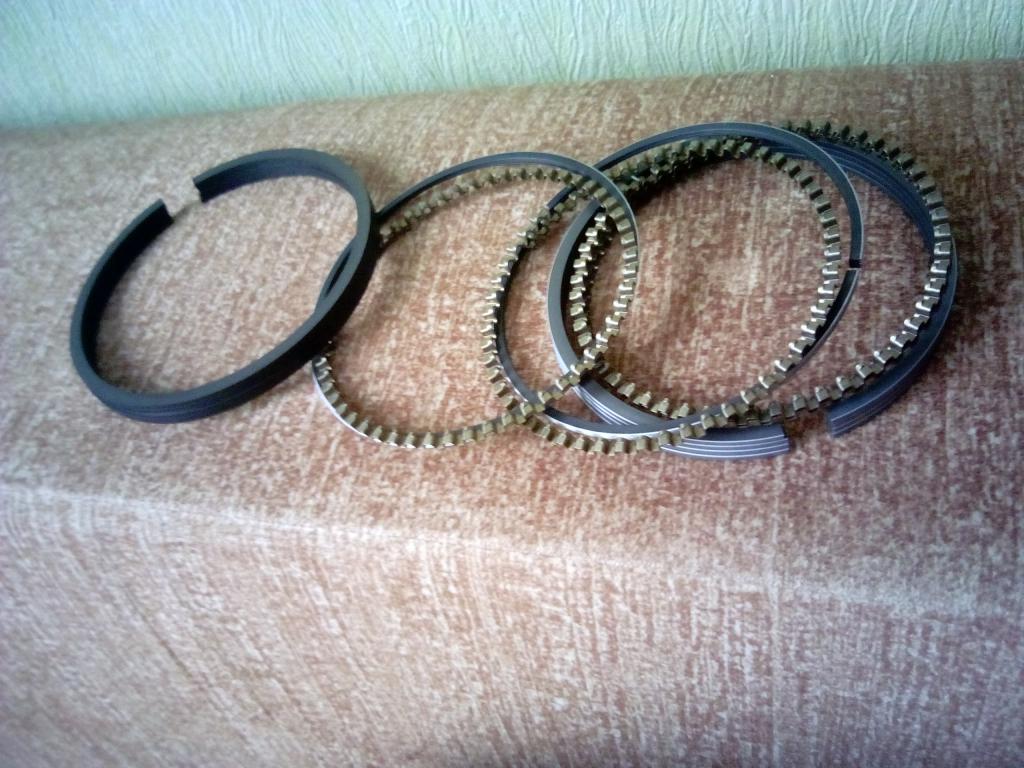

Мужики, собираюсь поменять кольца, подскажите порядок и подводные камни при установке, начитался много чего но про порядок так и не понял, есть ли разница верх или низ кольца? чугунные на фото слева, сталь справа? по расширительному там как ставить?

По порядку установки так: ставим маслоотбойник ( волнистое кольцо) потом два маслосъемных ( тонкие). Далее нижнее компрессионное ( с фаской , квадратным вырезом) этим самым вырезом вниз. И на последок верхнее , по поводу где верх, где низ ищи на кольце выбито будет 1-2 буквы, они должны оказаться сверху.

По поводу расположения замков. Держим поршень так: смотрим на него сверху, стрелка( точка) направления в сторону 1 цилиндра принимаем за 12 часов. Тогда замки на маслоотбойнике и днижнем компрессионном будут смотреть на 3 часа, у верхнего компрессионного на 9, а маслосъемных на7 и 11

алекс04, я посмотрю конечно еще, но черные кольца с острым кромками и без обозначений вообще, которые светлые кольца (я про компрессионные)имеют на обеих краях фаску небольшую и на поверхности на одной стороне что то набито толи буква А толи цифра 2 (то есть этой буквой вверх? а что с черными тогда кольцами). А по маслосьему получается сначала пружина ставится а потом друг на друга два колечка маслосъмныъ с разной разводкой? не между пружиной кольца должны быть?

Сообщение от St_Striker

толи буква А толи цифра 2 (то есть этой буквой вверх?

этой буквой вверх.

Сообщение от St_Striker

А по маслосьему получается сначала пружина ставится а потом друг на друга два колечка маслосъмныъ с разной разводкой? не между пружиной кольца должны быть?

маслосъемные разные бывают.

Сообщение от алекс04

маслосъемные разные бывают.

Лучше брать комплект с наборными маслосъемными кольцами. Они работают лучше, чем монолитные (коробчатые).
