  1. #1
    Bonpirr
    Старожил
    Research Daewoo у меня коннектится на скорости 9600 (по умолчанию). COM-порт устанавливаю №1. Тип авто - "NEXIA", тип двигателя - "1,5 SOHC". Адаптер самодельный на FTDI чипе.
    Если выбираю тип авто "NEXIA_UZ" - связи нет

  2. #2
    vinitan
    Участник
    Цитата Сообщение от Bonpirr Посмотреть сообщение
    Research Daewoo у меня коннектится на скорости 9600 (по умолчанию). COM-порт устанавливаю №1. Тип авто - "NEXIA", тип двигателя - "1,5 SOHC". Адаптер самодельный на FTDI чипе.
    Если выбираю тип авто "NEXIA_UZ" - связи нет
    Я ставлю тип NEXIA_UZ так как у меня то нет трамблера (на драйв2 читал про это)

  3. #3
    vn13
    Старожил
    vinitan, открой, посмотри на чем собран вход.
    Там скорее всего проблема с опорными уровнями. ВагКом обычно идет на 12V
    Возможно надо будет перепаять на +5. Я с самодельным долго пырхался, пока не дотумкал, что там TTL уровни .

  4. #4
    Bonpirr
    Старожил
    Попробуй поставить тип авто - "NEXIA" тип двигателя 1,5 DOHC.

    - - - Добавлено - - -

    Хотя, по идее, адаптер он должен определять в любом случае.

  5. #5
    vinitan
    Участник
    Цитата Сообщение от Bonpirr Посмотреть сообщение
    Попробуй поставить тип авто - "NEXIA" тип двигателя 1,5 DOHC.

    - - - Добавлено - - -

    Хотя, по идее, адаптер он должен определять в любом случае.
    Не помогло. Все равно пишет что проверьте адаптер.
    Заметил странную особенность: когда адаптер подключен к ПК то все как обычно я пытаюсь подружить ПО с адаптером и машиной но нечего не выходит. Потом я каждый раз разочаровываюсь и отключаю адаптер от ПК, но не вынимаю его с колодки автомобиля. Зажигание при этом не выключаю (кстаи 12 вольт подается на адаптер и без зажигания и с зажиганием не знаю есть ли это нормально) после того как я с компа вынул ЮСБ шнур то сразу начинает включатся релюха и включается вентилятор. И на панели приборов начинает мигать чек. С начала он мигнет сколько то раз, потом перерыв, потом 2 долгих один короткий. И так далее. В общем как то ЭБУ входит в режим вывода кодов через морзянку. На сколько я помню это можно сделать К линию с землей замкнуть. Потом вынимаю адаптер из колодки авто и все норм. Вот такие дела.

    Попробовал я вчера несколько программ: например те что на этом сайте http://energodar.net/blog.php?str=ne...p-tuning/index
    там рекомендуют скорость порта 57600 и задержку ставить 1 мсек. В общем ставил и 9600 и 57600 эффект тот же.
    Пробовал программы Daewoo Scan , Research DAEWOO ну и Delco Suite. Все то же самое.

    - - - Добавлено - - -

    Вот фото адаптера внутри.
    Программа для диагностики.-img_20170926_085555_hdr.jpg
    Программа для диагностики.-img_20170926_085620_hdr.jpg
    Программа для диагностики.-img_20170926_085628_hdr.jpg
    Программа для диагностики.-img_20170926_085634_hdr.jpg
    Программа для диагностики.-img_20170926_085702_hdr.jpg
    Программа для диагностики.-img_20170926_085957_hdr.jpg
    Программа для диагностики.-img_20170926_085714_hdr.jpg
    ПО для диагностики собрал тут https://drive.google.com/open?id=0Bw...DFCTFNpR1ZSNUE

    - - - Добавлено - - -

    Еще вот у меня мысля такая вдруг китайцы накосячили и переходник GM12 не правильно сделан. Помогите прозвонить . Вот фотка моего переходника:
    Программа для диагностики.-img_20170926_092452_hdr.jpg
    Последний раз редактировалось vinitan; 26.09.2017 в 11:12.

  6. #6
    Bonpirr
    Старожил
    Цитата Сообщение от vinitan Посмотреть сообщение
    На сколько я помню это можно сделать К линию с землей замкнуть.
    Нет. Для считывания кодов с помощью скрепки, на землю замыкают L линию.

    - - - Добавлено - - -

    Распайка должна быть такой:
    Программа для диагностики.-e7a17c4s-960-1-.jpg

  7. #7
    vinitan
    Участник
    Цитата Сообщение от Bonpirr Посмотреть сообщение
    Нет. Для считывания кодов с помощью скрепки, на землю замыкают L линию.

    - - - Добавлено - - -

    Распайка должна быть такой:
    Нажмите на изображение для увеличения.

Название:	e7a17c4s-960 (1).jpg
Просмотров:	434
Размер:	14.0 Кб
ID:	48689
    На фото колодка GM12 это ее зеркальное отображение? Или на фото разъем мама ? Или папа ?

    - - - Добавлено - - -

    Цитата Сообщение от vinitan Посмотреть сообщение
    На фото колодка GM12 это ее зеркальное отображение? Или на фото разъем мама ? Или папа ?
    В общем я понял это на фото колодка одна и колодка другая.
    Прозвонил переходник исходя из схемы на картинке. Вроде все звонится и китайцы не перепутали.
    Вот фотка того как прозванивал переходник (нажмите дабы увеличить.):
    Программа для диагностики.-img_20170926_092452_2.jpg
    В чем может быть тогда беда если переходник звонится.
    Последний раз редактировалось vinitan; 26.09.2017 в 13:44.

  8. #8
    neva853
    Старожил

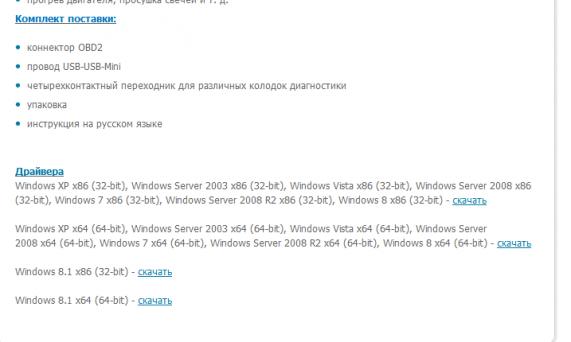

    Нужны драйвера. Когда я покупал такую приблуду для своей нексии, то скачивал драйвера с сайта из инструкции. Типа такогоПрограмма для диагностики.-screenshot-2017-9-25-obdii-adapter-orion

  9. #9
    Тутатама
    Старожил
    А ни че не смущает, что там 16 пин , а там 12-ть, да и Н 100 и Н150 разные, да и переходник нужен.

  10. #10
    Bonpirr
    Старожил
    Цитата Сообщение от Тутатама Посмотреть сообщение
    А ни че не смущает, что там 16 пин , а там 12-ть, да и Н 100 и Н150 разные, да и переходник нужен.
    Для диагностики достаточно одного провода - K-Line. Плюс и минус можно взять хоть откуда. У друга адаптер вообще на двух транзисторах собран и подключается к ноуту через USB-Com адаптер. Питание взято от прикуривателя. Работает не хуже фирменных.
