Регулятор напряжения от ВАЗ на нексию

Сообщение от bercut

AKWoland не хочешь попробывать поставить трех уровневый?Типа такого

Пока ставлю что есть, ибо минимальный бюджет - это важно. Если стандартный не устроит - попробую трехуровневый.

Сообщение от bercut

.Там щеточный узел без конролера можно оставить родной только провода вывести и отключить контролер.

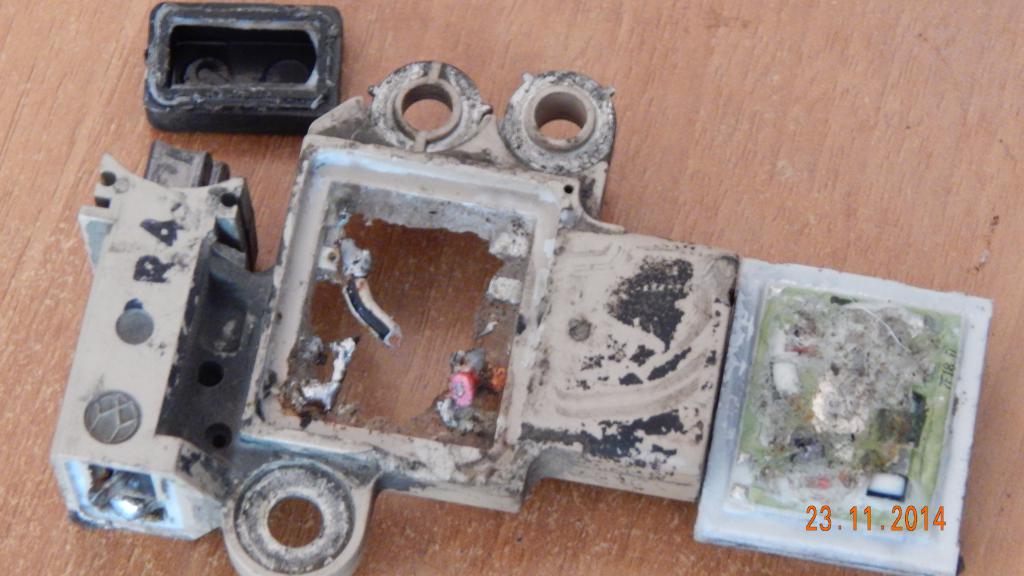

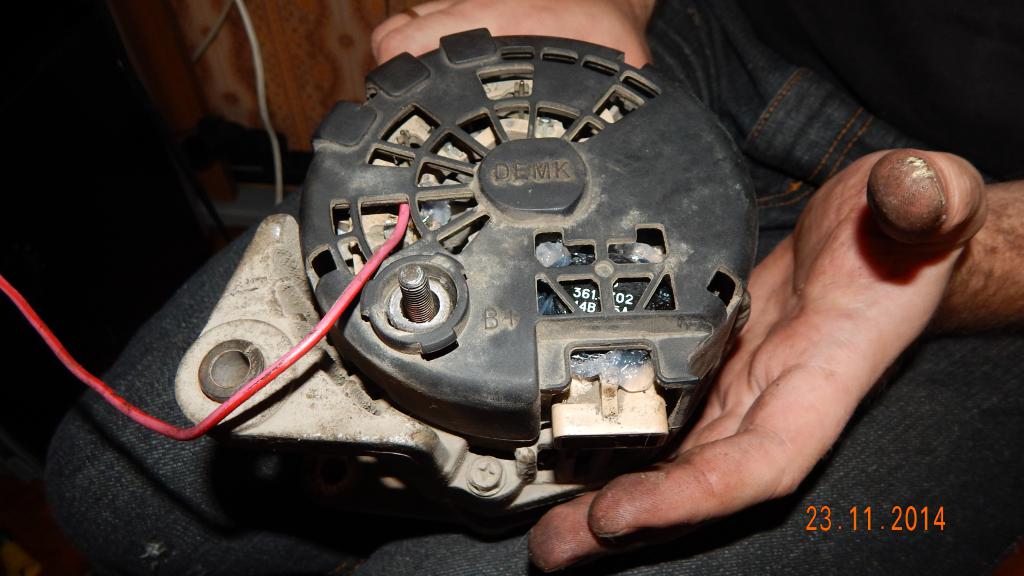

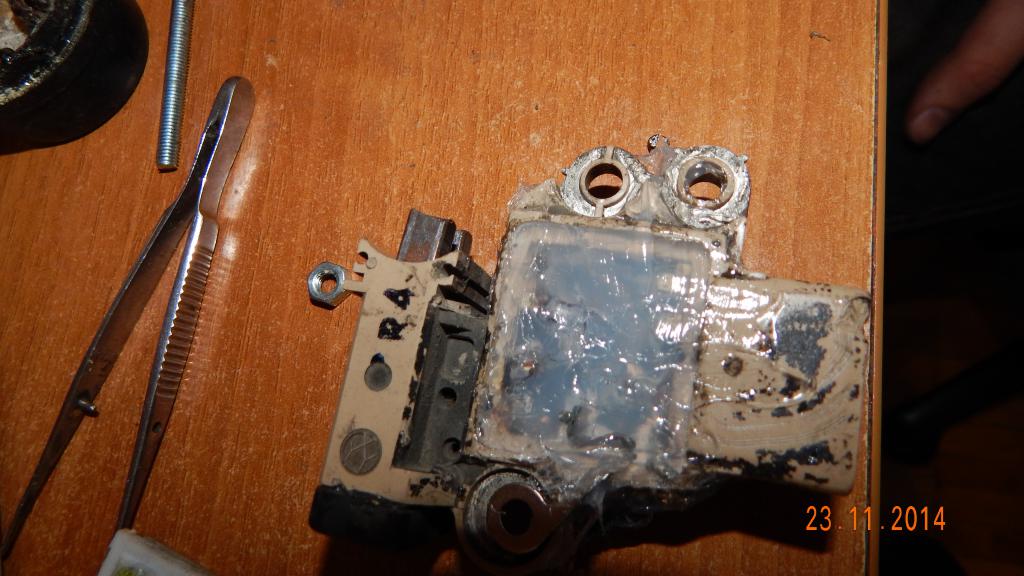

Да про это в курсе, уже пробовал так подключить РН от классики, на одном из фото видно место выкорчевана плата родного регулятора.
Еще важна ремонтопригодность: если подключиться к родному щеточному узлу, то для ремонта в будущем если он выйдет из строя вполне вероятно придется все-таки купить родной регулятор.

- - - Добавлено - - -

Сообщение от Олегас72

(предусмотрена была замена поштучно)

Да и тут тоже ничего не мешает менять поштучно.

Сообщение от AKWoland

Еще важна ремонтопригодность: если подключиться к родному щеточному узлу, то для ремонта в будущем если он выйдет из строя вполне вероятно придется все-таки купить родной регулятор.

Так в том щеточном узле только отключается родной регулятор отщеток и припаиваются провода которые идут на сам регулятор.В любой момент можешь сменить узел на исправный.У меня на Ниве регулятор рабочий был и я поставил трех уровневый(есть возможность регулировки зарядного) а родной в бардачке.Увеличить ток зарядки актуально зимой особенно если пробеги короткие.На нексию тоже думаю поставить 3-уровневый.Надо найи ти щеточный узел рабочий или нет без разницы главное что бы щетки были в норме.

Сообщение от bercut

.В любой момент можешь сменить узел на исправный

Дело в том, что в этом генераторе щеточный узел находится в корпусе РН и по отдельности они не меняются.

Сообщение от AKWoland

Дело в том, что в этом генераторе щеточный узел находится в корпусе РН и по отдельности они не меняются.

Что у ваза что у нас регулятор в корпусе.Или мы не понимаем друг друга?Просто регулятор отсоединить от шеток и он так же остается в корпусе вместе со щетками обесточенный.Трех уровневый без регулятора только щетки и провода от них на регулятор.Так же от родного можно вывести провода на выносной регулятор ведь на родном регулятор отсоединен от щеток(если его отсоединить отпаять или перекусить соединения со щетками)

Сообщение от bercut

Что у ваза что у нас регулятор в корпусе.Или мы не понимаем друг друга?Просто регулятор отсоединить от шеток и он так же остается в корпусе вместе со щетками обесточенный.Трех уровневый без регулятора только щетки и провода от них на регулятор.Так же от родного можно вывести провода на выносной регулятор ведь на родном регулятор отсоединен от щеток(если его отсоединить отпаять или перекусить соединения со щетками)

По поводу "вынести регулятор" мне объяснять не надо, все-таки электроникой немного увлекаюсь, на микроконтроллерах платы собирал и тут соображу. Я вообще про другое говорю: я хочу чтобы в будущем генератор можно было ремонтировать на уровне снял/поставил. Однако выход из строя щеток заставить купить родной РН.

Сообщение от AKWoland

все-таки электроникой немного увлекаюсь

О вы мне нужны. Собрал схему не пошла. Нет импульсов на 10 ножке. Де копать? http://tavsar.com/FBLBS.html

Сообщение от glyuk.ru

О вы мне нужны. Собрал схему не пошла. Нет импульсов на 10 ножке. Де копать? http://tavsar.com/FBLBS.html

На 10 ножке чего? DD1 на схеме внизу страницы?
А на ножках 8 и 9, входной сигнал имеется? Я так полагаю собрано все без ошибок? Не видя устройства в живую найти ошибку сложно.
Еще на этой плате мне не нравится как реализовано питание, в автомобильной электронике так не делают, нужен хотя бы линейный стабилизатор.
Я бы эту схему собирал на attiny13: она компактная, может управлять мосфетом напрямую без драйвера.
Вот я делал схемку для промывки форсунок, ее можно для твоих целей почти без изменений применить http://www.nexia-club.ru/f/remont-dv...dlya-promyvki/

Сообщение от AKWoland

На 10 ножке чего? DD1 на схеме внизу страницы?
А на ножках 8 и 9, входной сигнал имеется?

На 10 ЛА7, питание на ножки 8 и 9 поступает, я так понял сам генератор ЛА7 не работает. Схемка твоя не открывается. Я сделал форсунки мыть, ща схему найду.
Тут ( Ср окт 27, 2010 23:33:07) http://radiokot.ru/forum/viewtopic.p...0%BA&start=100

Сообщение от glyuk.ru

питание на ножки 8 и 9 поступает

Значит на десятой ноге должен быть высокий уровень, мосфет будет открыт и светодиод соответственно светиться.

Сообщение от glyuk.ru

я так понял сам генератор ЛА7 не работает

Проверь сами элементы DD1:1 и DD1:2, верная ли полярность у диода в цепи обратной связи, живой ли кондер C1 и номиналы R1 и R2 соответствуют ли схеме.

Сообщение от glyuk.ru

Схемка твоя не открывается.

Нужна программа Sprint Layout 5.0, там только печатка, принципиальную схему рисовать не стал, т.к. там и по печатке все видно.

Сообщение от AKWoland

Проверь сами элементы DD1:1 и DD1:2, верная ли полярность у диода в цепи обратной связи, живой ли кондер C1 и номиналы R1 и R2 соответствуют ли схеме.

Вроде усё правильно, как проверить DD1:1 и DD1:2?
