Тема: Генератор импульсов для промывки форсунок

Изготовил девайс для промывки форсунок с регулировкой частоты и длительности открытия форсунок.
Использовал МК Attiny13, линейный стабилизатор 78l05 и в качестве выходного ключа n-канальный мосфет с материнской платы компьютера. Для регулировки частоты и длительности открытия два переменных резистора 20к, подключенные к каналам АЦП контроллера.

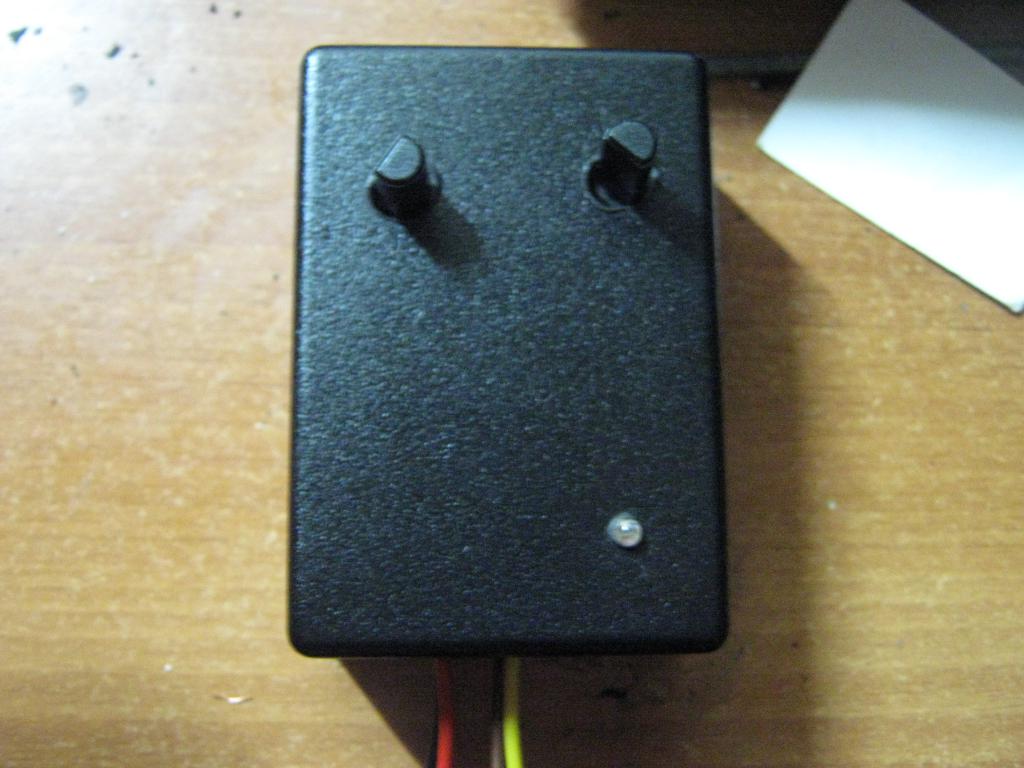

Поместил все в мастеркитовский корпус:



Исходник:

Скрытый текст

#include <avr/interrupt.h>
#include <avr/io.h>



char gsIsOpen = 0;
int gsCounter = 0;
int gsOpenCounter = 0;
int gsOpenTime = 3;


int gsRPM = 0;


int main(void)
{
DDRB = (1 << PB0);

TCCR0B = 0x02;//предделителя таймера - деление на 8
TIMSK0 = 0x04;//счетчика по совпадению с OCR0A
TCNT0=0x00;
OCR0A=120;
OCR0B=0;

ADCSRA |= (1 << ADEN)|(1 << ADPS1)|(1 << ADPS0);

sei();

while(1)
{
ADMUX = (0 << REFS0) | (1 << MUX1);

ADCSRA |= (1 << ADSC);
while ((ADCSRA&(1 << ADIF))== 0);

gsRPM = ADC / 20 + 13;

ADMUX = (0 << REFS0) | (1 << MUX0) | (1 << MUX1);

ADCSRA |= (1 << ADSC);
while ((ADCSRA&(1 << ADIF))== 0);

gsOpenTime = ADC / 80 + 2;


}
}


void Open()
{
gsIsOpen = 1;
gsOpenCounter = 0;
PORTB |= (1<<PB0);
}

void Close()
{
gsIsOpen = 0;
PORTB &= ~(1<<PB0);
}


ISR(TIM0_COMPA_vect)
{
if (++gsCounter>(10000 / gsRPM))
{
gsCounter = 0;
if (0==gsIsOpen)
Open();
else
Close();
}

if (gsIsOpen==1)
{
if (++gsOpenCounter > (10*gsOpenTime))
Close();

}

TCNT0=0x00;


}

[свернуть]

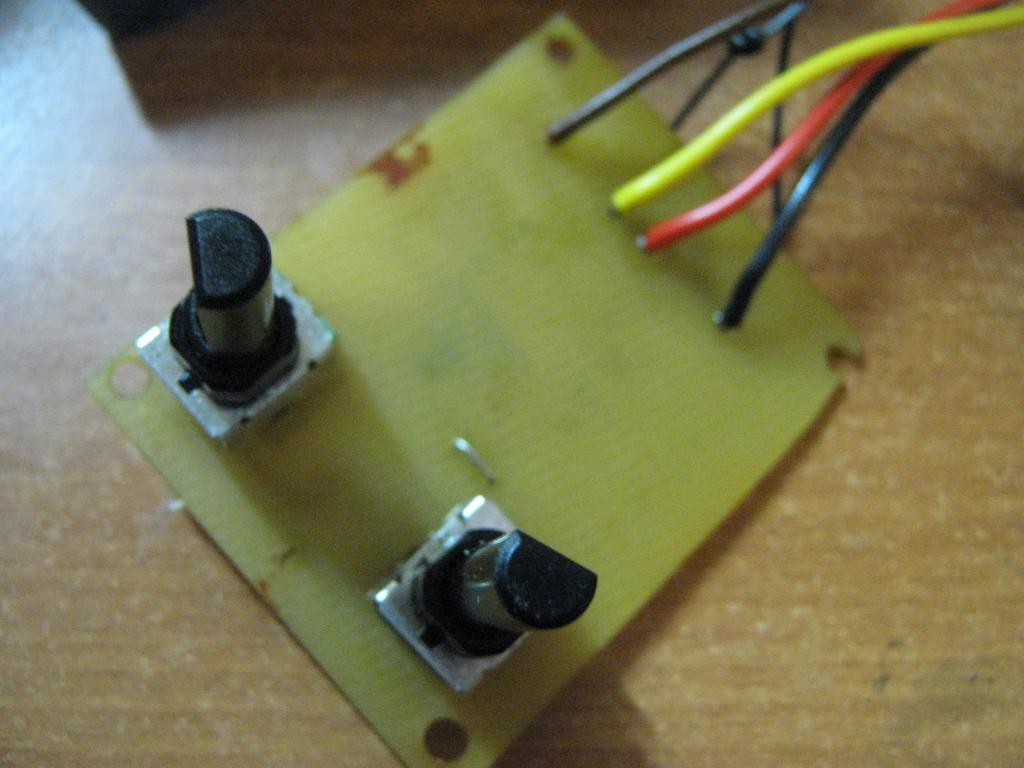

На фото видно ошибку подключения ключа, пришлось на месте исправлять перемычкой, исходник исправленной печатки (Sprint Layout 5.0):
http://yadi.sk/d/VC3SDI9JLTEoc

протестили, работает.

Добрый день, а можно еще указать фьюзы и первоначальные настройки и не указаны типа там назначение выводов, включение таймеров и прерываний. А вы если не сложно можете поподробней расписать про это или может еще осталась у вас прошивка уже готовая hex ? Буду очень благодарен )))

Ничего, к сожалению, уже не сохранилось. Фьюзы вроде было по-умолчанию, т.е. частоту задает встроенный LC-генератор, если что готовое устройство можно попробовать прошить и по поведению уже если что скорректировать частоту.

понятно, спасибо, буду пробовать, интересная штуковина очень заинтересовала...

Там с частотой поиграться в любом случае стоит. В том виде, как оно сейчас сделано частота невысокая, можно было бы побольше. Когда делал просто было не так много свободного времени для экспериментов.
