это конечно все хорошо, но я не хочу вешать лишние фары, где то смотрел и штатные доводят до ума и вполне хватает

- - - Добавлено - - -

тем более что могут возникнуть проблемы с гайцами

- - - Добавлено - - -

провода не тонковаты, может заменить

Сообщение от dondrokon

провода не тонковаты, может заменить

тонкие провода на управление релюшками. этого сечения предостаточно

ок спасибо

- - - Добавлено - - -

почему схемы разные, у кого 30я нога идет на плюс , у кого 87я нога, по какой собирать этих схем вагон

Сообщение от dondrokon

почему схемы разные, у кого 30я нога идет на плюс , у кого 87я нога, по какой собирать этих схем вагон

Не вагон, а две маленьких тележки.

Ответов на вопрос "Почему?" - два.
1. Потому же, почему кто-то правой рукой балду гоняет, а кто-то левой. Вот так хочется, и всё.

2. Потому что внутреннее устройство реле таково, что позволяет использовать оба варианта.

Внутреннее устройство реле можно увидеть внутри реле.

да, уже разобрался, все равно спасибо

- - - Добавлено - - -

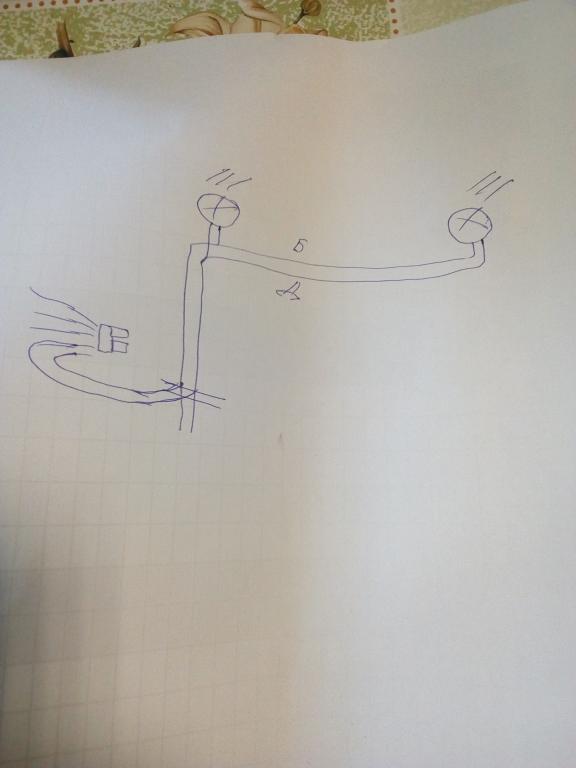

выбрал вот такую схему подключения впаяюсь возле фишки чтобы не резать у фар,что скажите нормально будет

Работать будет. Но, потери по проводам всё равно будут. Особенно до правой. Почему тяну провода до фары? Именно, чтобы убрать родные. Они очень тонкие для такой нагрузки.

а если соедить фары кинуть два провода и к ним припоятся, вытащить из фишек и новые вставить на 2,5кв

- - - Добавлено - - -

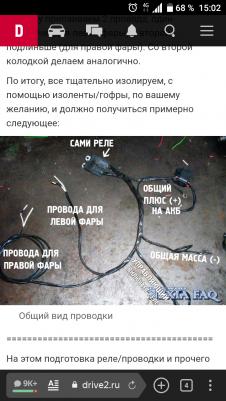

подскажите пожалуйста еще вопросик, почему у автора данной сборки идут два провода на каждую фару, если с реле идет один контакт

Два провода на каждую фару, по одному идет плюс ближнего света, по другому плюс дальнего.
Что не так?
И автор темы Я. И фото выше тоже моё.

я не говорил что что то не так, тойсть от реле вы их раздвоили?

- - - Добавлено - - -

этой схемой пользуются многие, я взял на драйве

- - - Добавлено - - -

и как вы подцепились? резали у фишки?

- - - Добавлено - - -

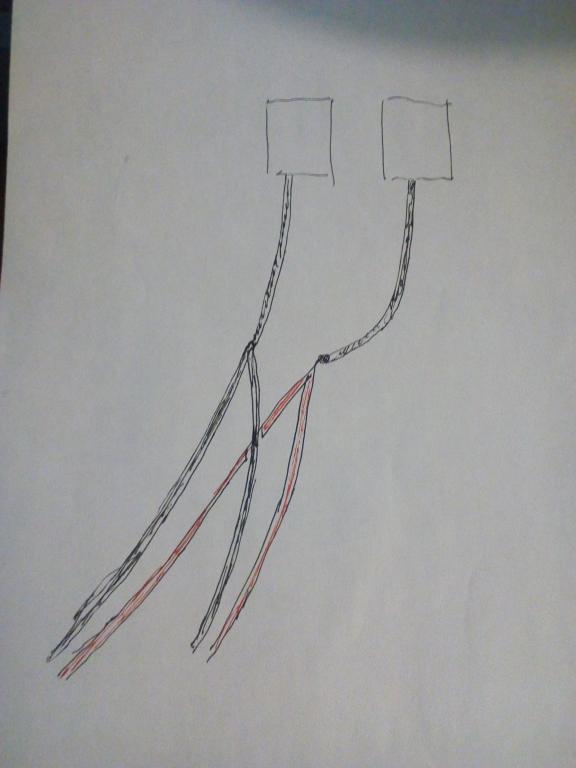

получается вы сделали вот так?, вы извените за такие подробности, просто я хочу убедится что я все правильно понимаю прежде чем что то резать и цеплять под капотом

- - - Добавлено - - -

еще читал что с самих фишек на фарах берут соединяют массу отдельным проводом и на кузов, как вы на это смотрите? это лишнее?

Сообщение от dondrokon

этой схемой пользуются многие, я взял на драйве

источник с оригинальными фото, без вставок
https://www.nexia-club.ru/f/faq/9303...iya-golovnogo/

Сообщение от dondrokon

и как вы подцепились? резали у фишки?

там-же есть пошаговый фотоотчет. с местами подключения.

Сообщение от dondrokon

получается вы сделали вот так?

да

Сообщение от dondrokon

? это лишнее?

лишнее.
