Электрическая схема ручника Nexia

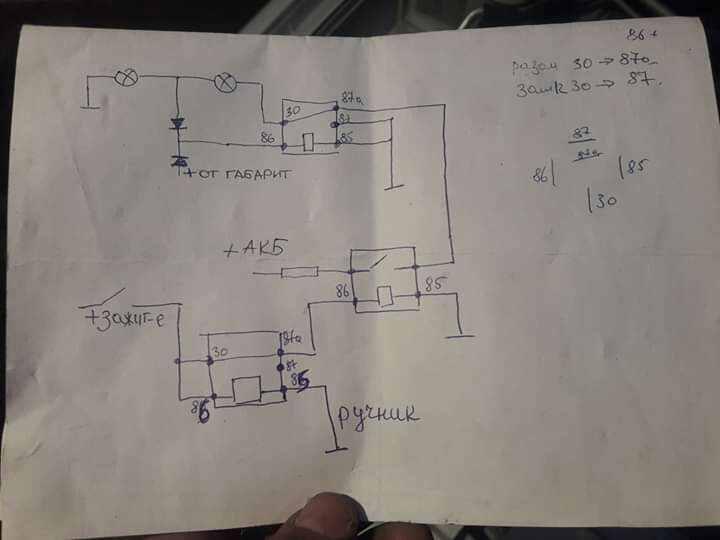

вот схема

Сообщение от yiro@yandex.ru

вот схема

А верхнее реле не срабатывает в режиме ДХО? напряжения в 6 В не хватает?

- - - Добавлено - - -

Я так понимаю, сам дальний "+" включается где-то напрямую между лампами. Вот думаю - что получится, если верхний диод перевернуть, а управляющий "+" подавать не от габаритов, а от дальнего света...

- - - Добавлено - - -

А, да, фигня получится - дальний в полнакала будет гореть всегда.

Дальний в пол накала себе не делал, у меня первая нексия, я на туманки вывод сделал и успокоился, хотя лампы уже померли

- - - Добавлено - - -

Судя по схеме все должно работать, о кстати, папа себе туманки в пол накала замутил по этой схеме, вроде работают. И как дхо и как туманки
