Электрическая схема ручника Nexia

Сообщение от AVM63

В остальное время там будет "+"

хрен там идем в мою тему про самопальный автозапуск и листаем, если авто не заведено - там будет "-" и при разомкнутом выключателе, надо диод ставить обязательно.

- - - Добавлено - - -

Хотя плевать запитано от 15го, кто будет стоять за незаведенной авто с включенным зажиганием то?

на финише получил интересный эффект, кто может пояснить, туманки загораются только когда заведен двигатель ???? я не подключал к датчику масла или генератору, подключал как писал выше к замку зажигания, к датчику ручника, и к габаритам, сейчас в вечернее время заметил что как только двигатель глохнет (заглох на горке, и туманки погасли, сперва не понял, но как только завел двиг, туманки загорелись), как только заводится то тут же загораются, думаю может акумулятор слабый, релюхи на низком питании не включаются

- - - Добавлено - - -

не, все работает как задумано, при работающем двигле и опущеном ручнике горят туманки, при поднятом ручнике гаснут. но есть одно но, читайте
пост выше. а авто завод я реализовал установкой мажикара, и с пульта завожу, когда треба

Я думаю вы плохо прочитали, что я написал

Сообщение от alex_www1

если авто не заведено - там будет "-" и при разомкнутом выключателе, надо диод ставить обязательно.

я сам на это напоролся, найди мою тему "дешевый автозапуск", там где-то будет про этот эффект. Диод нужен тебе.

А вообще схему нарисуй, а то хз что там и где у тебя.

как сюда фото постить?

- - - Добавлено - - -

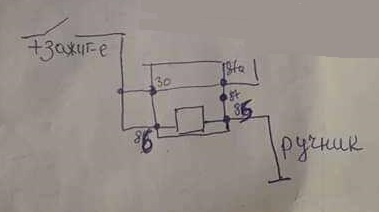

первое фото это то что собрано под капотом, серое в торпеде, подключено к белому проводу за спидометром.

"вставить изображение" вверху ввода текста

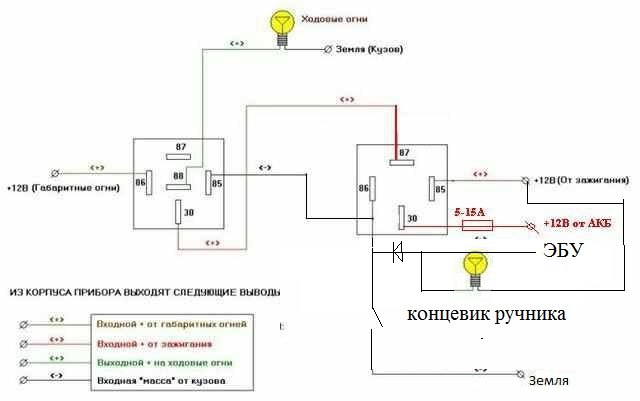

вот приблизительно

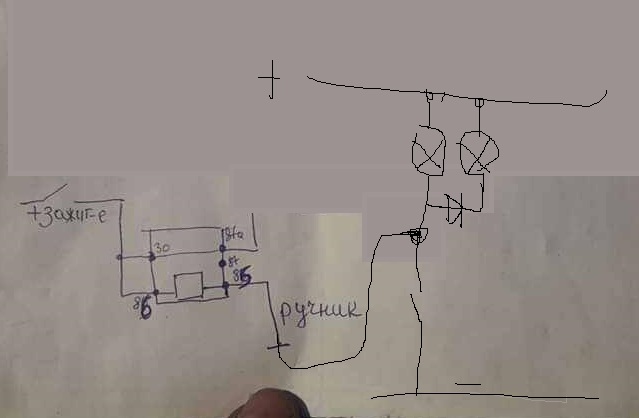

вот так надо поставить диод


- - - Добавлено - - -

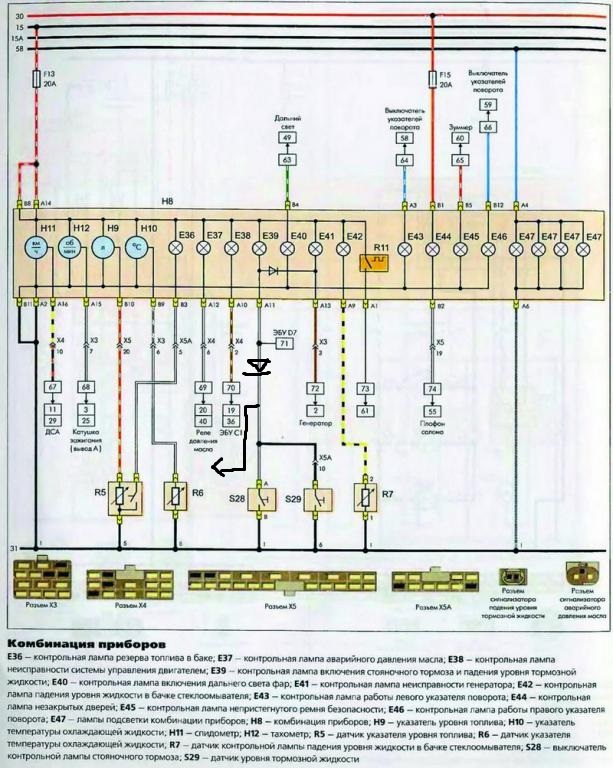

в незаведенном состоянии отвод на ЭБУ является землей

с какой точки лучше взять - и куда ставить диоды ?

- - - Добавлено - - -

вторая лампочка это сигнальная в табло?

- - - Добавлено - - -

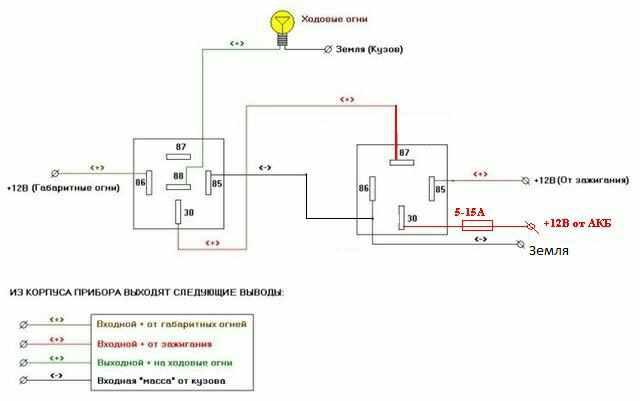

так получается?

- - - Добавлено - - -

теперь осталось найти место соединения с эбу

Сообщение от yiro@yandex.ru

вторая лампочка это сигнальная в табло?

да

Вообще хрень получилась я вам наоборот схему нарисовал то, будет работать когда поднят ручник

- - - Добавлено - - -

Сообщение от yiro@yandex.ru

теперь осталось найти место соединения с эбу

зачем? там где врезались в цепь концевика ручника там и ставьте диод

- - - Добавлено - - -

Вам просто нужно, чтобы ток не пошел в отвод на эбу и всё

это в 15 см от конектора табло, тоесть после соединения эбу, прям за табло с лева, теперь наличие эбу гдето там напрягает, думаю искать конец в районе х5а
