Двигатель не глохнет от замка зажигания

Сообщение от Jack231994

Ну если бы были замкнуты, то провода можно было бы пошевелить, и они бы размыкались и смыкались, лампочка то загоралась то не загоралась,

Не факт. Изоляция могла сплавится, а там хоть зашевелись.

Сообщение от Jack231994

Лампа ручника работает

Потому что на лампу ручника с концевика приходит минус. Просто при опущенном ручнике к имеющимся двум плюсам (лампа зарядки и линия F) добавляется ещё один, через лампу ручника и диод в приборке.
Можно провести эксперимент, отключить приборку полностью, включить зажигание (движок не запускать) и измерить напряжение на фишке, что к генератору идёт. На выводе F должно быть напряжение, а на выводе L нет.

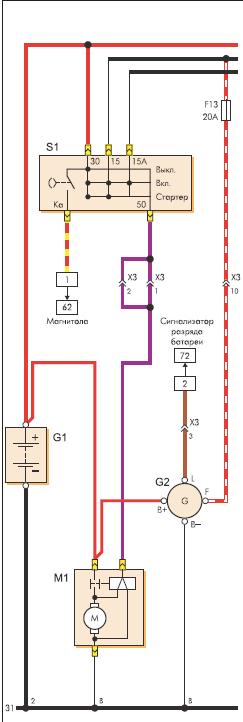

Трёх-проводная схема:
Вложение 47675

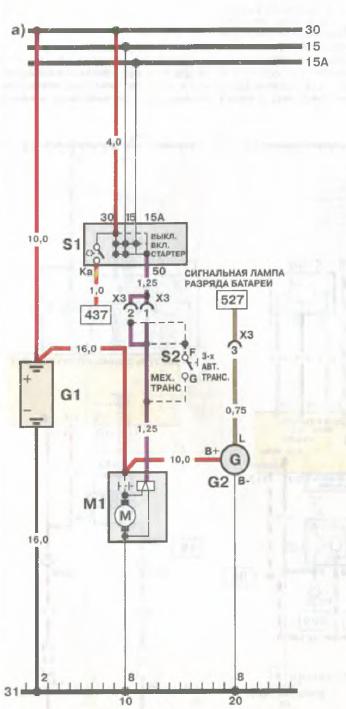

Двух проводная:
Вложение 47676[/QUOTE]

В схема "х3" это диод я так понимаю

На схеме приборки диод нарисован между лампами E39 и E41.



- - - Добавлено - - -

Сообщение от Jack231994

В схема "х3" это диод я так понимаю

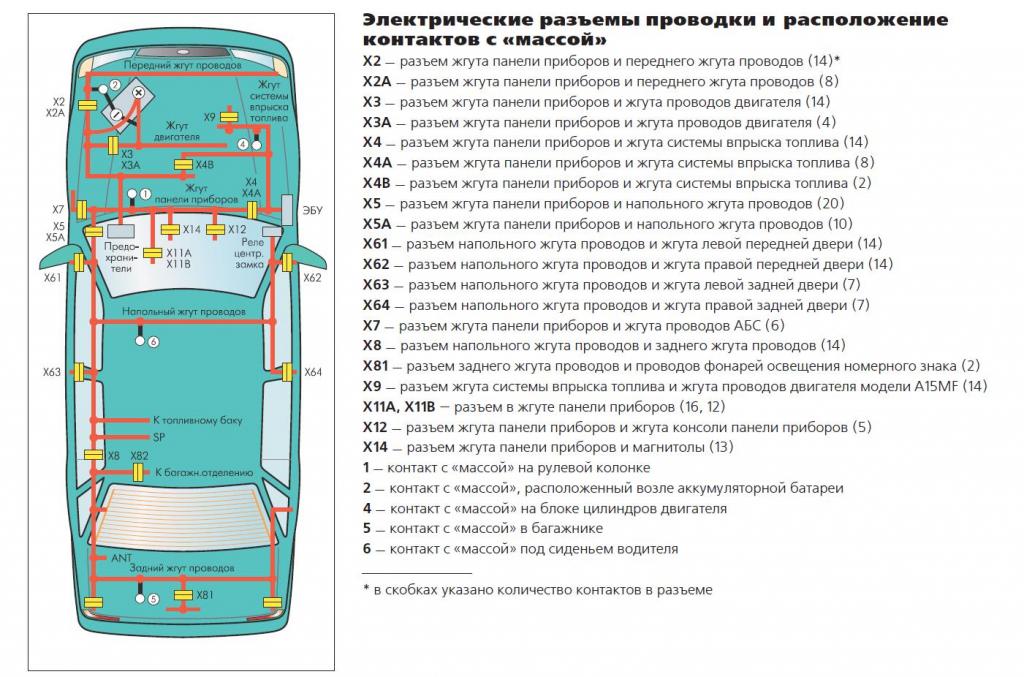

Это разъём. Находится возле аккумулятора. Цифра под обозначением разъёма - номер контакта в разъёме.

Ну ладно подумаю еще, по крайней мере после замены регулятора, предохранитель перестал греться

Предположение, что линии L и F замкнуты так и не развенчано.
Почему вы не хотите провести измерения? Там делов на 3 минуты с перекурами, зато если прозвонятся правильно, мы это предположение отметаем, и возможно появятся другие идеи.

Если L замкнуто, лампа будет гореть постоянно, генератор полностью исправен. Провод где то оборвался, надо искать, но сам искать не буду. Как деньги будут отвезу машину электрику, он будет искать обрывы и одно замыкание. Поскольку у меня несколько обрывов и одно замыкание есть.

Сообщение от Jack231994

Если L замкнуто, лампа будет гореть постоянно,

Это если она на массу замкнута.

Да если и на провод, тоже

Сообщение от Jack231994

Да если и на провод, тоже

Если замкнут на провод F лампа светиться не будет, потому что в таком случае на лампу с одной стороны будет приходить плюс с приборки, а на другую с вывода F через пред. F13.
