Тема: Программное обеспечение на ПК

Сообщение от vn13

Думаю, что с кабелем заморочка. Не те уровни на компаратора. Инфы маловато.

Какую инфу нужно? Все что смогу. Кабель вот этот ввв.ebay.com/itm/281312488164?_trksid=p2060353.m2749.l2649&ssPageNa me=STRK%3AMEBIDX%3AIT

Можно попробовать поставить делитель на вход адаптера разза в 2. Из сопр. 5-10ком

Сообщение от Kolo

Можно попробовать поставить делитель на вход адаптера разза в 2. Из сопр. 5-10ком

Делитель по К-линии? Сейчас на входе LM339, питание по +12, линии K и L подтянуты к +12 через 1кОм, вход К-линии через компаратор 1/2 питания без обратной связи (делитель по 10кОм ), выход К-линии - не инвертирующий ОУ (инверт вход в воздухе).
Это проблема аппаратная? не программная - настройки порта, задержки всякие?

Было такое. Вроде подтяжка была виновата. Нс заведенном напруга больше.
Порт не настраивается внешне,т.е. виндой. Все в самой проге.
Можно поставить любые параметры.

- - - Добавлено - - -

По дэускану - Юра вроде говорил, что порт должен быть только ком1. Есть еще delco такая. А пардон, для G15MF она не пойдет. Нет там вроде такой машины.

- - - Добавлено - - -

Посмотрел адаптер, правда без схем. Зачем там компаратор? Изголяются буржуи. TTL можно было почти напрямую в клайн отдать.
Там 1 ком к 12в? Ну и поставить 1 ком к земле. Чтобы от 0 до 5-6в ключевало, не выше. Если выход у LM339 столько не тянет -то оба резюка поменять на побольше. Думаю так.

Сообщение от AVM63

питание по +12, линии K и L подтянуты к +12 через 1кОм

для ксюхи надо +5, если не сильно вру.. в свое время на это натыкался..
а как ты подключаешь тот адаптер? С переходником все ОК?

Сообщение от Kolo

Было такое. Вроде подтяжка была виновата. Нс заведенном напруга больше.
Порт не настраивается внешне,т.е. виндой. Все в самой проге.
Можно поставить любые параметры.
По дэускану - Юра вроде говорил, что порт должен быть только ком1.
Посмотрел адаптер, правда без схем.

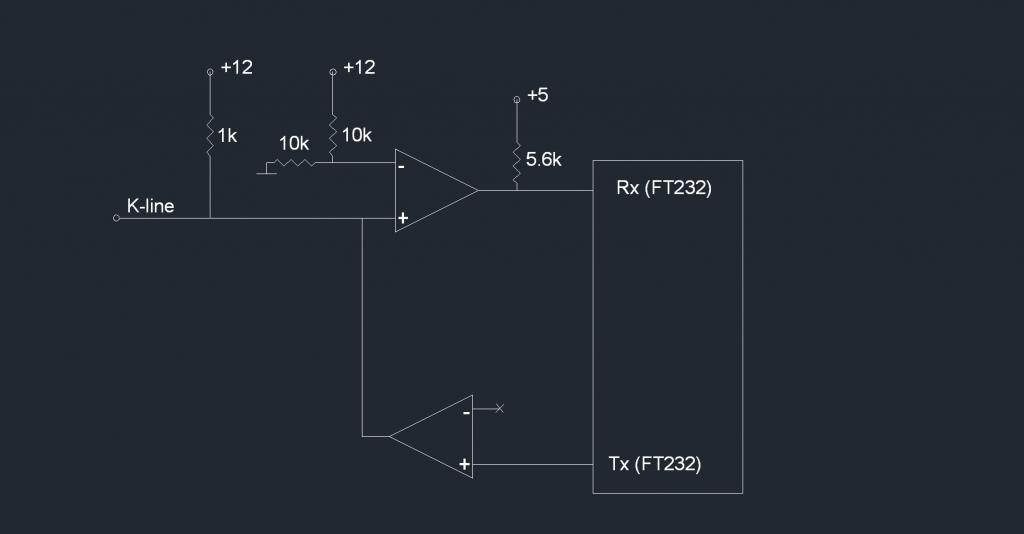

Ну самое главное проблема не программная. порт ставил ком1. Буду вспоминать электронику. Схему накидал.


- - - Добавлено - - -

Сообщение от vn13

для ксюхи надо +5, если не сильно вру.. в свое время на это натыкался..
а как ты подключаешь тот адаптер? С переходником все ОК?

+5 по К-линии на нексии? Адаптер подключаю через переходник ОБД2(16пин)-ОБД1(12пин). Переходник нормальный - прозванивал, да и на зажигании связь есть с ЭБУ. Вчера подоткнули шнурок этот к лачетти для интереса - дохлый номер, "ЭБУ не отвечает".

Со схемой понятно. Просто повторители. Похоже на землю с клайн нужно пустить ком 1,5-2.
С лачетей не понятно. Она резерчу должна была ответить?

Сообщение от Kolo

Со схемой понятно. Просто повторители. Похоже на землю с клайн нужно пустить ком 1,5-2.

А в делителе, на землю, заменить на 12кОм - тот же эффект не даст?

- - - Добавлено - - -

Сообщение от Kolo

Она резерчу должна была ответить?

Ну... в общем так хотелось этого... Подвернулась лач, подцепили то что было, в надежде что ответит на нубиру, шевроле эксплорер качать и ставить не захотелось

Резерч к лаче глух и нем...Если лачу, то из фри Chevrolet Explorer, к примеру...

Сообщение от AVM63

А в делителе, на землю, заменить на 12кОм - тот же эффект не даст?

- - - Добавлено - - -

Делитель лучше не трогать. Там одно плечо компаратора как раз 6в. Лучше выход/вход немного опустить.
Осциллом конечно точнее можно сказать, но мне кажется, это не адаптер не видит ответов эбу, это эбу перестает видеть запросы из-за слишком большой напруги. Хотя и то тоже возможно.
