А где у ксюхи концевик багажника ?(+)

Страница 5 из 6 ПерваяПервая ... 3456 ПоследняяПоследняя
Показано с 41 по 50 из 59
  1. #41
    ПалБорисыч
    Старожил
    Цитата Сообщение от colorit Посмотреть сообщение
    Я заранее извиняюсь тк я не электрик. Всего нужно два провода один на концевик в багажнике и на минус в концевике двери, а другой на плюс в концевике двери, а где плюс найти в багажнике? Если я просто подведу провод одним концом к концевику багажника, другим концом к плюсу концевека двери, то если я не ошибаюсь будет замыкание??

    - - - Добавлено - - -

    Или просто кинуть один провод минус к концевику на один конец и другой конец минус на дверь и это будет дублирование? При этом сигнализация будет срабатывать?
    Думаю, что в вашем случае, будет безопасней просверлить лишнюю дырку.
    Косяки с электропроводкой могут проявиться в самый неожиданный момент. В виде пожара или наглухо севшего аккумулятора, или в виде внезапно вылетающих предохранителей в самых внезапных цепях. Это сейчас можно позагорать на обочине, пока едет тягач, а зимой?


  2. #42
    AVM63
    Член Клуба
    Цитата Сообщение от colorit Посмотреть сообщение
    Я заранее извиняюсь тк я не электрик. Всего нужно два провода один на концевик в багажнике и на минус в концевике двери, а другой на плюс в концевике двери, а где плюс найти в багажнике?
    На концевиках дверей плюса нет - они, как и концевик багажника, замыкают на массу (минус).

  3. #43
    colorit
    Участник
    как подключить что бы работало?

  4. #44
    AVM63
    Член Клуба
    Если замкнуть концевики багажника и дверей, то лампа багажника будет светить всегда при открытых дверях и включаться подсветка салона при открытом багажнике.

    - - - Добавлено - - -

    Цитата Сообщение от colorit Посмотреть сообщение
    как подключить что бы работало?
    для ответа нужно знать существующую схему подключения и модель сигнализации. Обобщённо - провод с концевика багажника завести на отдельный вход сигнализации (если входы сигнализации "минус" и не сгорят от имеющегося там "+" при закрытом багажнике)

  5. #45
    Bobby_
    Старожил
    Цитата Сообщение от colorit Посмотреть сообщение
    как подключить что бы работало?
    1) Найти блок сигналки
    2) Определить наличие либо отсутствие на нем контактов для подключения ещё одной пары проводов для включения концевика багажника в контур охраны. (давно уже сигналки имеют разные каналы для дверей, капота и багажника, но мало ли).
    3а) Если канал для багажника есть - бросить от блока до концевика багажника провода и радоваться выросшим уровнем безопасности.
    3б) Если канала нет, то заколхозить концевик багажника к дверным и радоваться выросшим уровнем безопасности. Для успокоения души заменить лампочки освещения салона и багажника на светодиодные.

    Но, сдаётся мне, colorit начал решать проблему с конца. Противоположного правильному. А начинать надо с сигналки, т.к. концевик уже следствие.

  6. #46
    colorit
    Участник
    сигнализация конвой sx 6
    16-ти контактное релле
    http://bezpeka-avto.at.ua/Convoy/XS-6.pdf

    - - - Добавлено - - -

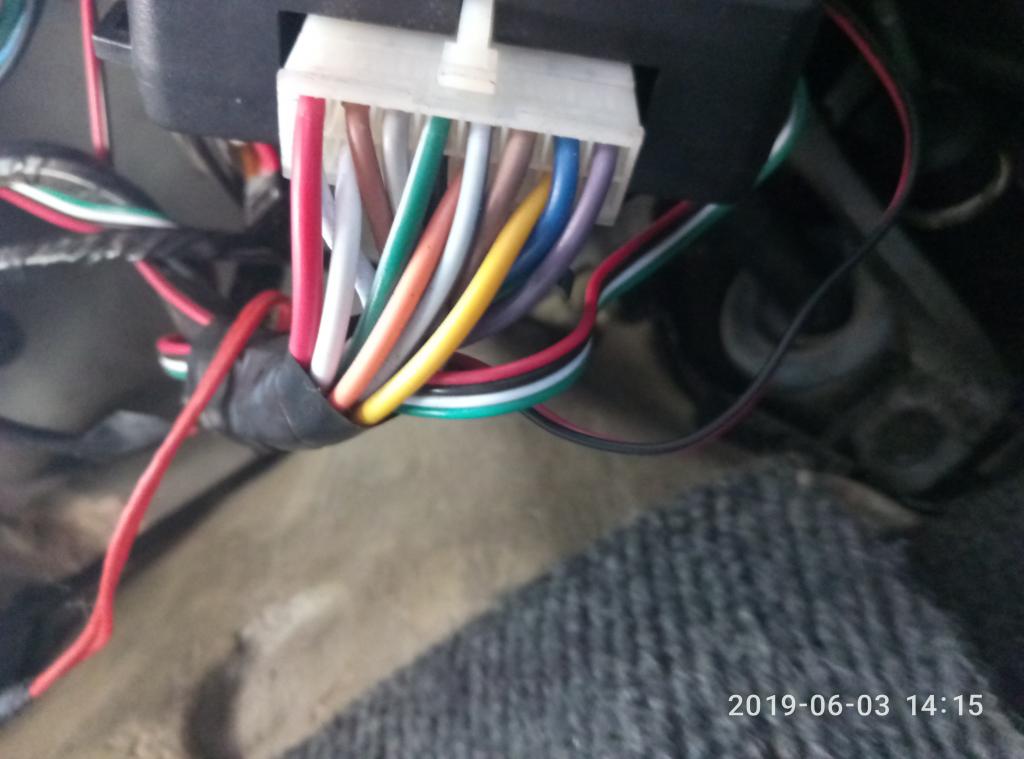

    А где у ксюхи концевик багажника ?(+)-p90603-141519.jpg Там всё занято

  7. #47
    AVM63
    Член Клуба
    Цитата Сообщение от colorit Посмотреть сообщение
    Там всё занято
    Так может там провода дальше свободные.

    Цитата Сообщение от colorit Посмотреть сообщение
    http://bezpeka-avto.at.ua/Convoy/XS-6.pdf
    Написано же: 10 контакт - концевик капота/багажника.

  8. #48
    colorit
    Участник
    т.е кинуть один конец провода к разъёму 10, а другой к концевику и будет вуаля? Сори я же заранее сказал что я не электрик.!!))

  9. #49
    andrey80
    Старожил
    Цитата Сообщение от colorit Посмотреть сообщение
    т.е кинуть один конец провода к разъёму 10, а другой к концевику и будет вуаля? Сори я же заранее сказал что я не электрик.!!))
    В этом случае действительно лучше обращаться к "специалистам",но в любом случае стремление самому разобраться и попробовать вызывает уважения.
    По поводу 10 вывода- к нему можно попробовать подключить провод(дополнительный) от штатного концевика багажника. Он будет замыкать "минус".

    Да все верно- посмотрел мануал на сигналку. Вывод 10(отрицательной полярности) для подключения концевиков капота,багажника.
    Последний раз редактировалось andrey80; 06.06.2019 в 00:48.

  10. #50
    AVM63
    Член Клуба
    Цитата Сообщение от colorit Посмотреть сообщение
    т.е кинуть один конец провода к разъёму 10, а другой к концевику и будет вуаля?
    ХЗ. Если от штатного концевика, то при закрытом багажнике в сигналку +12В придёт - может поломаться чего нибудь в ней или вся. Надёжнее отдельный концевик поставить или реле промежуточное (катушку включить параллельно лампе багажника).
