Нашёл наконец-то!!!
Разобрал пороги, снял облицовку левой стойки, открутил сидуху, снял ковер... Дело было вот в этой колодке - так и не понял для чего она?! Она соеденяет между собой белый и синий провод. Внутри один из контактов "сгнил, точнее спрел.." Я её отрезал и сделал обычную скрутку.
Вот фоты
Поздравляю! Надо будет у себя посмотреть, что за колодка такая.....
я её разобрал, там в ней две клемы соединены маленьким как-бы резистором... Не пойму, в чем смысл?! Кстате, когда она раъединина - лампа салона и лампа на приборке не горят. Фа фото 4 белых провода - это, как я понял, и есть соединение всех проводов от концевиков.
У меня было то же самое, сгнил один контакт. Жгут под водительским сиденьем. Я отрезал, почистил, поменял контакт и собрал обратно. В этой фишке находится диод, из-за которого зуммер звенит только если открыта водительская дверь, при включенных габаритах и выключенном зажигании. При этом, свет в салоне (и лампочка в приборке) зажигается при открытии любой двери, в том числе водительской.

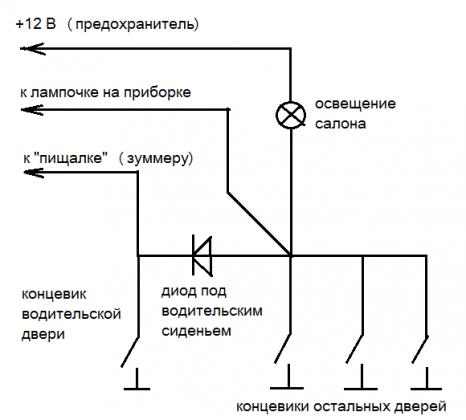

Схема выглядит как-то так.
Конкретные контакты на разъемах Х5 и Х5А зависят от машины, у меня отдельный концевик водительской двери (синий провод) приходил на контакт 1 разъема Х5А. Я прозвонил от концевика до этого контакта и понял, что концевик в порядке. А симптомы были такие - при открытии водительской двери свет в салоне не горел, сигналка через 30 секунд опять вставала на охрану, то есть не детектировала водительскую дверь. При этом зуммер постоянно пищал при включении габаритов, пока не включишь зажигание. У меня сгнил контакт на диоде да еще и на землю коротил. Сейчас всё окей, как с завода. Сиденье не снимал, отодвинул максимально вперед, доступ нормальный.
AlexKon, Большое спасибо за разъяснения)
Так я не понял - ты эту фишку отрезал чтоль? Или новую прикрутил?
Отрезал фишку и разобрал - там контактная колодка (разъем) со стандартными контактами, в которую вставлен сам диод. Диод был герметично залит компаундом, а его контакты практически не пострадали. Я прозвонил на всякий случай - в одну сторону не проводит, в другую сторону - несколько ом сопротивление. Я почистил его контакты, как смог.
Я выковырял из разъема сгнившие контакты и вставил новые из магазина, уже с обжатыми кусками проводов сантиметров по 15. Вставил диод обратно в разъем. Потом всю конструкцию приделал обратно на старые провода на скрутках и замотал всё изолентой, затем убрал обратно под кресло. Там как раз два куска ковролина соединяются, поэтому легко добраться.
Интересно, а можно ли где нить купить эту колодку? Это получается, у меня щас без этой колодки не работает зуммер при открытой вдери и выкл. зажигании? Внимания не обращал что-то..
- уж поверь, раздражает жутко !
Почему раздражает?? - наоборот, напоминает, что включены фары/габариты..
купите обычный диод ампер на 6, и припаяйте к нему провода, и на скрутках...
