Блок управления отопителем от Эсперо в Нексию

В выходные попробую продуть!

- - - Добавлено - - -

Dr.Akula а по размерам блок от Эсперо+ящик=блоку от Нексии по высоте? Т.е. если поставить блок и ящичек нужно ли переделывать рамку?

Сообщение от 391030

В выходные попробую продуть!
- - - Добавлено - - -
Dr.Akula а по размерам блок от Эсперо+ящик=блоку от Нексии по высоте? Т.е. если поставить блок и ящичек нужно ли переделывать рамку?

Вроде снаружи приложил- все сходится, 90% что рамку переделывать не придется.
Более точно можно сказать только после установки, а у меня сейчас времени совсем нет.

Ну и хорошо!!! Ну тогда в выходные жду от вас сообщения о покупке!

Сообщение от 391030

В выходные попробую продуть!

Слушай, есть такая просьба- ты можешь замерить размер на снятом родном нексиевском клапане (одинарном) и на установленном двойном. Интересует расстояние от начала тяги до отверстия. Если я правильно разобрался то на нексиевском от будет больше.Мне это нужно чтобы кривую тягу в ровную переделать. Естесстно что замер надо делать в среднем положении тяги (положение стекло-ноги) лучше при снятых вакуумных трубках (чтобы исключить влиянием вакуума)
Вот нарисовал.Нужны размеры (а и b)

Замерием! Вот только если явакум сниму тяга уйдет внутрь. Т.е. когда режим ноги-стекло тяга немного выдвинута. Скорее всего тебе надо сделать замер когда тяга наоборот находится в режиме покоя. Или в режиме ноги-стекло, но тогда при разметке кривой тяги тебе надо будет подать на неё вакум чтобы она выдвинулась.

Сообщение от 391030

Замерием! Вот только если явакум сниму тяга уйдет внутрь. Т.е. когда режим ноги-стекло тяга немного выдвинута. Скорее всего тебе надо сделать замер когда тяга наоборот находится в режиме покоя. Или в режиме ноги-стекло, но тогда при разметке кривой тяги тебе надо будет подать на неё вакум чтобы она выдвинулась.

Мне нужно замерить на эсперовском при снятом вакууме (т.е. тяга должна быть в среднем положении), я же буду тоже на снятом размечать тягу. А размеры нексиевского мне нужны чисто из любопытства.

Я разобрался с логикой работы после твоих фото на эсперо. Все сошлось с продувкой- получается, что

Режим "Лицо" верхняя тяга направляет весь поток вверх. (оранжевый шланг 1)
Режим "Лицо-ноги" нижняя тяга уходит назад (синий шланг 4) верхняя тяга в нерабочем (среднем) положении, т.е. воздух идет и вверх и вниз.
Режим "Ноги" нижняя тяга уходит назад (синий шланг 4), При этом верхняя заслонка направляет весь поток вниз (красный шланг 2).
В положении "стекло-ноги" нижняя тяга (и соответственно заслонка) находится в нерабочем(среднем положении). При этом верхняя заслонка направляет поток вниз (красный шланг 2).
Режим "Стекло" нижняя тяга выдвигается вперед (зеленый шланг 3). При этом верхняя заслонка направляет весь поток вниз (красный шланг 2) .

Вчера не получилось Домой уже ближе к ночи попал. Сегодня все промерию!

Сообщение от 391030

Вчера не получилось Домой уже ближе к ночи попал. Сегодня все промерию!

Спасибо вопрос снимается- сегодня попал на рынок- взял ящичек и мне еще повезло- купил прямую тягу от эсперо. Поэтому нужда в измерении отпала....

Ну и хорошо!Как вариант что объем камер у тяг может быть разный.
Ну а вот эту проблемку придется решить.

Я решил при установке отогнуть тягу чтобы сосок второй камеры прошел, и частично отломил крепление. Так думаю самое оптимальное подпилить немного выступающее железное ребро. Причем судя по фотке это можно сделать без вреда контактной сварке.

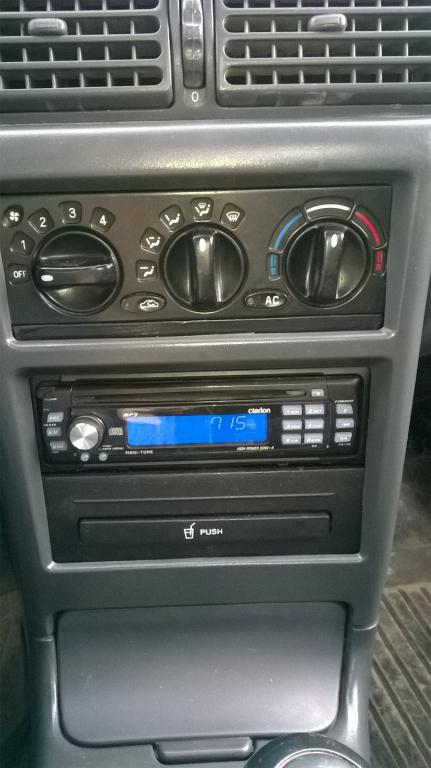

Ну вот и у меня руки дошли!
