Блок управления отопителем от Эсперо в Нексию

Это верхняя тяга. Там их две стоят как и в Нексии. Верхняя и нижняя. Нижняя будет такая же как в Нексии. Именно она отвечает за режим ноги стекло.
Бнин а я ника не могу инсталяцию сделать. Заболел А так хочется аж слюни текут. Решил завтра на полчасика вырваться в гараж и поставить одну тягу. Будет режим ноги -стекло а потом и блок впендюрю.

Кстати Dr.Akula будешь вставлять блок запомни какой номер шланка от блока куда идет(там на коннекторе номера у сосков стоят). И напиши, если не сложно.

Сообщение от 391030

Это верхняя тяга. Там их две стоят как и в Нексии. Верхняя и нижняя. Нижняя будет такая же как в Нексии. Именно она отвечает за режим ноги стекло.
Бнин а я ника не могу инсталяцию сделать. Заболел А так хочется аж слюни текут. Решил завтра на полчасика вырваться в гараж и поставить одну тягу. Будет режим ноги -стекло а потом и блок впендюрю.

Кстати Dr.Akula будешь вставлять блок запомни какой номер шланка от блока куда идет(там на коннекторе номера у сосков стоят). И напиши, если не сложно.

Теперь вообще запутался
т.е. мне надо было 2 пневмопривода двойных взять? один с прямой тягой другой с изогнутой? блин монтаж отменяется видать... Или на нексии верхний тоже двойной и я взял нексиевский?

391030, Можешь сфоткать свой комплект?

Кстати вышла еще 1 непонятка. после продувки эсперовского блока вышло следующее
Лицо - 1
Лицо-ноги-4
Ноги - 2+4
Стекло-ноги - 2
Стекло - 2+3

Почему стекло-ноги - сосет только 1 шланг? Ведь по идее должно сосать 2 контура (для этого и берем двухконтурный привод), чтобы заслонка была в среднем положении..

Завтра сфоткаю. Мне отдали весь комплект и там две тяги двухконтурные. Одна как у тебя а другая прямая. А продув, как варинт правильный. Т.е. когда ноги стекло работает один контур который выдвигает наполовину тягу, а когда ноги то работают оба контура и тяга выдвигается полностью(и все это подается на одну тягу).
Завтра свой продую.

Сообщение от 391030

Завтра сфоткаю. Мне отдали весь комплект и там две тяги двухконтурные. Одна как у тебя а другая прямая. А продув, как варинт правильный. Т.е. когда ноги стекло работает один контур который выдвигает наполовину тягу, а когда ноги то работают оба контура и тяга выдвигается полностью(и все это подается на одну тягу).
Завтра свой продую.

Буду ждать фоток, не забудьте пожалуйста.

До гаража я сегодня добрался. Но увы на многое меня не хватило. Зараза температура с утра поднялась. Вообщем фотки выкладываю. А вот продуть не получилось, жена пришла и утащина на процедуры А я как раз продувать его начинал, записать ничего не успел. Но схема продувки походже совпадает. Надо мучить БольшойБрата пусть глянет какого цвета шланги куда идет. Я так понимаю он воспользовался штатными шлангами + прокинул один дополнительный на нижнюю тягу.
Но тягу поствил! Теперь есть режим ноги стекло! Но бнин какой раз убеждаюсь что с пластиком зимой работать не надо. Когда ставил тягу, из-за того что есть второй сасок, её приходится отгибать в соторону, один раз все прошло отлично, снял сфоткал стал ставить назад и отломил один лепесток крепления на тяге. Но как оказалось она и на одном стоит не плохо. Но тягу теперь буду искать. Так что если себе тягу брать будте и будет еще одна буду благодарен если и мне возьмете(но это обговорим в личке).

Режим "ноги-стекло" сейчас в каком родном положении появился?
Сегодня обошел весь авторынок, нужной тяги не нашел, как я понял на нексии родная тяга верхняя тоже двойная (какую я и купил), видать придется переделывать из того что есть,т.е. выпрямлять изогнутую тягу и сверлить в ней дырку.
Старый шланг куда присоединили со стороны тяги или с обратной стороны?

P.S. если бы иметь схему продувки родного нексиевского регулятора, то можно было бы легче сориентироваться.

Вот родное расположение http://www.nexia-faq.ru/images03/img_275.jpg Шланг с синим цветом это нижняя тяга, с красной и светло коричневой полоской это верхняя тяга. Черный шланг это переключение забора воздуха из салона или с улицы ну а с белой полоской это с двигла.
Режим ноги с текло сейчас в на старом блоке в режиме стекло, шланг присоединил с обратной стороны.

- - - Добавлено - - -

Нашел!!!!!! Завтра посмотрю откуда начинается нумерация на блоке от эсперо и напишу на какорй номер какой шланг надевать.

Сообщение от 391030

Вот родное расположение http://www.nexia-faq.ru/images03/img_275.jpg Шланг с синим цветом это нижняя тяга, с красной и светло коричневой полоской это верхняя тяга. Черный шланг это переключение забора воздуха из салона или с улицы ну а с белой полоской это с двигла.
Режим ноги с текло сейчас в на старом блоке в режиме стекло, шланг присоединил с обратной стороны.
- - - Добавлено - - -
Нашел!!!!!! Завтра посмотрю откуда начинается нумерация на блоке от эсперо и напишу на какорй номер какой шланг надевать.

Будем ждать.

- - - Добавлено - - -
Кстати не пойму за счет чего у Вас сейчас появился режим "стекло-ноги" на штатном БУП.
Т.к. сейчас двухконтурный клапан работает как штатный одноконтурный т.е. на втягивание, а режим "стекло-ноги" это промежуточный вариант, т.е. сейчас этот режим не должен появиться...

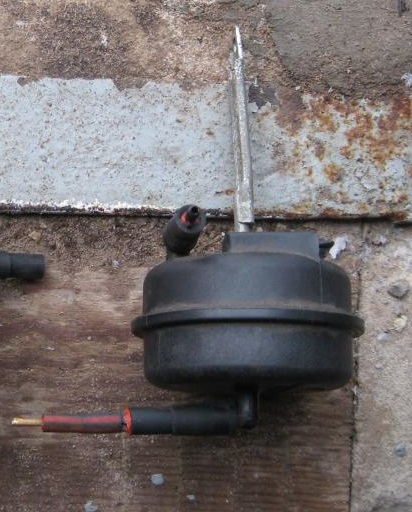

Вот родной

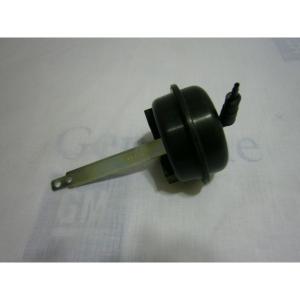

Вот Ваш


Вы не сравнивали тяга на новом эсперовском клапане (двойном) такой же длины как родная нексиевская (одинарный клапан).
Также интересно все-таки какой у эсперовского каталожный номер???

я ставил только одну камеру, шланги подключал методом тыка. теперь только когда режим ноги-стекло работает так же поддувает лицо! а так все отлично функционирует.

Тяга по размерам одинакова(хотя если честно не мерил но на глаз одинаковы). А вот режим Ноги стекло получился из-за того что работает одна камера и она выдвигает тягу не на вс длинну. Не зря когда вы продували у вас получилось что
Ноги - 2+4
Стекло-ноги - 2
Т.е. стекло работают обе камеры и тяга выходит на максимум а стекло ноги лишь одна камера вот к ней яи подключил шланг.

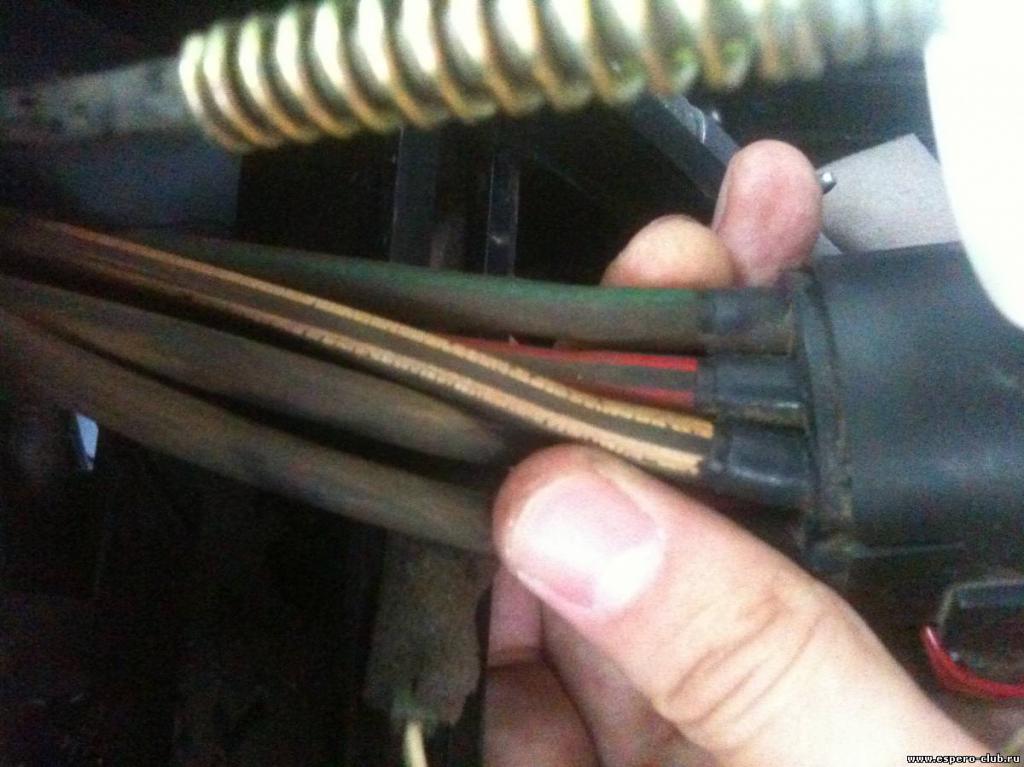

а теперь про подключение шлангов нашел картинки Эсперовскогь коннектора.

А вот коннектор Нексии

Вообщем получается
Черный -5
Черно-белый 6
Черно-светло коричневый -1
Черно-красный 2
Черно синий 4
Ну и допшланг 3
Хотя что-то не сходится со схемой продувки, может Ноги - 3+4. Надо пробовать!
Вот чего еще нашел. В Нексии блок управления не стандартный потому что в Эсперо стоял подстаканник. Его убрали и расширили блок управления. Так что если найти подстаканник от эсперо то все встанет на свои места.
