Самостоятельно ставим сигнализацию

штатных сигналок нет. их ставят уже продаваны, или владельцы.
скорее всего предохранитель перегорел, или плохо контачит на сигналке.
блок ищи под панелью, над блоком предохранителей, или за приборкой.
так-же проверь провода в гофре задних дверей. там часто КЗ кроется.
http://www.nexia-club.ru/f/remont-el...t/#post2009600

Всём привет. Помогите пожалуйста с установкой, приобрёл сигнализацию scher-khan magicar 9, вроде все верно подключил, но остались вопросы:
1. Из 2 пина разъема CN1 выходит 2 зелёных провода, толстый ушёл на зажигание 1, а второй тонкий на схеме вообще не отображен.
2. Контроль работы двигателя подключил к лампе аккума, теперь при включенном зажигании и поднятой ручнике лампа аккума светит в пол силы, может нужен диод, или подключить в другое место?
3. По какой схеме подключиться к ЦЗ, в водительской двери есть 5контактный активатор.

Сообщение от DiNbKa

3.

схема 7

Сообщение от DiNbKa

2.

по тахометру

Сообщение от DiNbKa

1.

смотри откуда он выходит. может просто перепутали цвет провода.

Спасибо, все работает. Эти зелёные вообще не подключал.

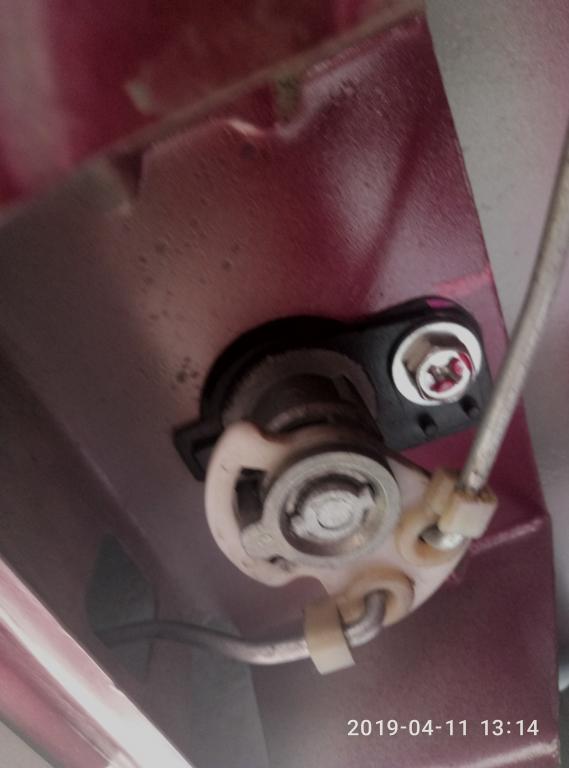

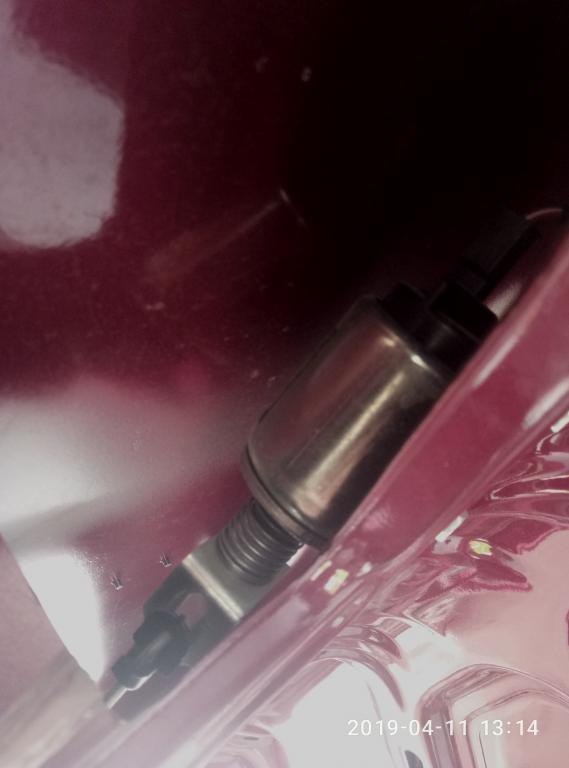

Подскажите как сделать подключение багажника к сигнализации? Как провод подводить к самому активатору замка и к блоку сигналки? Или как ещё? Скалько провода нужно? Сигнализация конвой xs -6. С кнопки всё открывается и ставится. Я просто а этом полный ноль. Реле нужно?

- - - Добавлено - - -

https://www.google.com/url?sa=t&sour...G2YDHxJtqvan9z

Сообщение от colorit

Подскажите как сделать подключение багажника к сигнализации? Как провод подводить к самому активатору замка и к блоку сигналки? Или как ещё? Скалько провода нужно? Сигнализация конвой xs -6. С кнопки всё открывается и ставится. Я просто а этом полный ноль. Реле нужно?

- - - Добавлено - - -

https://www.google.com/url?sa=t&sour...G2YDHxJtqvan9z

Доп канал сигналки через диод подключаешь к проводу от кнопки, которая в салоне для открывания.
Если управление разное, у кнопки плюс, а у сигналки минусом, то придётся реле поставить параллельно кнопке.
