Задние дисковые тормоза для Нексии

Прикрепил первый пост! Просьба ко всем проверить и если есть неточности отпишите мне в личку. Так же если в теме найдете нужную инфу для первого поста то так же сообщите и я все добавлю и исправлю. Думаю так всем будет удобнее и быстрее находить то что нужно!

Сообщение от Roman_SL

Может кто-нибудь прошедший весь путь данной темы соберет все в одно сообщение, а модератор переместит его в первый пост?
Так будет легче модератору, и проще пользователю!

Начинаем сборку!

Скрытый текст: Запчасти необходимые для установки ЗДТ выписаны из темы

Ремкомплект колодок стояночного тормоза: 16 05 991
Ремкомплект установочный тормоза: 16 05 875

Колодки дисковые: 16 05 877
Колодки ручника: 16 05 938

Трос ручного тормоза: 903685

пружинка ручника: 05 78 583

ремкомплект супортов: D4115

Супорта: Jp Group 880542230
Jp Group 880542229

05 46 395 Пластина, в сборе, фланец заднего тормоза, п/с

05 46 394 Пластина, в сборе, фланец заднего тормоза, л/с

Ate 03.9902-1001.2 Универсальные смазочные материалы "Plastilube" (для супортов)

TRW DF 1621 Диск тормозной задний (совмещенный со ступицей)

[свернуть]

Скрытый текст: Добавления от форумчан

Сообщение от bercut

Brembo 08.5559.10 Диск тормозной под ступицу Нексии
Ate 13.0460-0347.2 Крепление монтажное колодок тормозных
TRW GCH 1250 Трос стояночного тормоза

Сообщение от maikl

Колодки тормозные TRW GDB 952
Монтажный комплект тормозных колодок TRW PFK 245

Сообщение от milanchik

Прикрепите в топик темы. Ибо замучали вопросами. Тут все найдут что нужно, и выбирут аналоги если надо.
Всё прописано для задней балки OVA
— 16.05.991 Монтажный комплект колодок ручника (я выбрал орригинальный комплект ).
— 16.05.875 Монтажный комплект основных колодок (выбрал альтернативный комплект ATE 13.0460-0217.2 )
— 16.05.938 Комплект основных колодок (выбрал альтернативный комплект ATE 03.0137-0172.2 )
— 16.05.877 Комплект колодок ручника (выбрал альтернативный комплект ATE 13.0460-4043.2 )
— 04.44.193 Вулка стабилизатора задняя
— 04.44.156 Втулка стабилизатора передняя
— 16 05 694 Ремкомплект суппортов (У меня лежат альтернативные от АТЕ 13.0441-3506.2)
— 05 69 206 Тормозные диски
— 05 69 204 Тормозной диск с встроеной ступицей (у меня такой вариант)
— 16 03 193 Ступичный подшипник (выбрал аналог)
— 04 02 642 Сайлентблок задней подвески (точно за номер не уверен)
— 05 22 577 Трос ручника (Выбрал заменитель NK 903685)
— 03 30 388 Колпачёк ступичной гайки

Ну и для полной картины.
— 05 46 395 Фланец заднего тормоза Вектра А, с верхним вводом тросика стояночного тормоза.
либо
— 05 46 422 Фланец заднего тормоза Вектра А, с нижним вводом тросика стояночного тормоза. (дополнительно приобрести опору тормозных колодок — 05 48 010)
либо
— 05 46 020 Фланец заднего тормоза Вектра А, с нижним вводом тросика стояночного тормоза.
— 05 42 230 Суппорт (на выбор)
— 05 42 229 Суппорт (на выбор)
— 05 42 260 Суппорт (на выбор)
— 05 42 259 Суппорт (на выбор)
— 04 02 217 Задняя балка (С20NE и другие двигателя цена убийственная 58 т.р.) — у меня такая. ()
— 04 02 280 Задняя балка (С20ХE) чем то отличаются
— 04 44 015 Задний стабилизатор (цена порядком 6 т.р.)
— 04 44 402 Зажим штанги стабилизатора задний
— 04 44 404 Зажим штанги стабилизатора передний (в екзисте уже не бьётся даже).
Ну и всякие пластиковые клипсы и тормозные трубки не учитывал.

[свернуть]

Скрытый текст: Установка ЗДТ, От Opel Astra G Описание от Traffic

Вот список деталей . Это с ручником на основных колодках.
TRW BDA 575 Скоба суппорта 2 шт
TRW BHN 313 Суппорт тормозной, левый
TRW BHN 314 Суппорт тормозной, правый
Opel 05 64 429 Пластина стопорная трубки
ATE 24.0110-0251.1 Тормозной диск
OPEL 0546435 Отражатель, диск тормозного механизма
ATE 13.0460-2868.2 Комплект тормозных колодок, дисковый тормоз
Также номер троса ручника: ADRIAUTO 33.0217.1

Нужен ещё фланец, который я взял б/у - соответственно номера нет
Вот фото пары фланцев:

Вложение 32338

Задние дисковые тормоза для Нексии-f_013684_small.jpg

Трос ручника подходит, но хочу найти более подходящий.

Ссылка вот: http://nexia-club.com.ua/index.php?showtopic=18387

[свернуть]

Сообщение от lepin

однако есть заводское решение по поводу направляшек для троса,смотрим тут
https://www.drive2.ru/l/2586214/

Точные номера направляющих:

Сообщение от lepin

http://www.elcats.ru/opel/scheme.asp...0F81&office=ru

05 26 611 прав
05 26 610 лев

Добавляйте какие нужны диски и какие еще детали! Проверьте выложенные номера!!!

Сообщение от IlyaD43

такой разврат с тормозными трубками..жуть

взял просто по размеру штатных , мне впринципе на эстетику пофигу , а так они там ничему не мешают

Вопрос не в эстетике, а в том, что должно быть закреплено.
Хотя бы как у меня:

уж хз как вы а я бы примостырил железные трубки штатные.

Сообщение от IlyaD43

уж хз как вы а я бы примостырил железные трубки штатные.

Так я их и примостырил, но в суппорт их не вкрутишь т.к. резьба не та, да и не достают + крутить там неудобно. И, что самое главное, этот суппорт подвижный относительно балки - как и передний - т.е. железная трубка там не очень подходит.

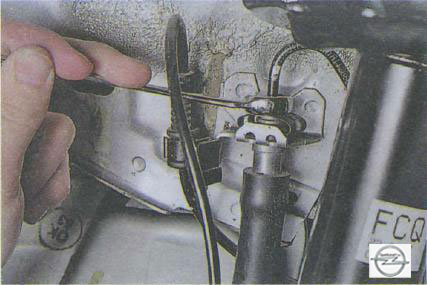

В итоге я родную трубку вкрутил в резиновый тормозной шланг, но место соединения жёстко крепится на кронштейне. Типа как на этой фотке (не моя - из инета):

Сообщение от Traffic

Вопрос не в эстетике, а в том, что должно быть закреплено.
Хотя бы как у меня:

у меня трубки крепятся на 1 крепление на балке , так что это только эстетика ...

Сообщение от Traffic

И, что самое главное, этот суппорт подвижный относительно балки

мм.. за это был не в курсе.

Сообщение от Олегас72

у меня трубки крепятся на 1 крепление на балке , так что это только эстетика ...

Позвольте не согласиться: второй конец трубки, который прикручен к шлангу, не закреплён - соответственно при вибрации (чего в автомобиле достаточно) перемещается + на трубку передаётся движение суппорта через шланг.
Насколько мне известно металлические трубки должны быть закреплены неподвижно.

- - - Добавлено - - -

P.S. А где щитки от грязи и трос ручника?

Сообщение от Traffic

Позвольте не согласиться: второй конец трубки, который прикручен к шлангу, не закреплён - соответственно при вибрации (чего в автомобиле достаточно) перемещается + на трубку передаётся движение суппорта через шланг.
Насколько мне известно металлические трубки должны быть закреплены неподвижно.

- - - Добавлено - - - ,
P.S. А где щитки от грязи и трос ручника?

да они там как раз рядом с тем местом и крепятся , подогну еще , да пластиком стяну , щиты не стал покупать , так как меня передние достали и я их снял , а вот с тросом надо чето доделывать , либо удлинять , либо тут читал от астры аш брать ... кстати у меня немного не такие как у тебя супорта (gm bosch)

А чем достали передние щитки?
У меня и спереди и сзади никаких с ними проблем (спереди поставил суппорта от какой-то омеги 2,5-3.0 литра, цилиндрик 54мм).

Трос у меня стоит от астры h как раз. На нём 2 номера: 33.0217.1 и IC-A94F4F. Вот ссылка на его фото: http://nexia-club.trf.kiev.ua/img/ne...t/IMG_4076.JPG
Проблема в том, что на мои суппорта (у тебя вроде тоже) нужно чтобы трос шёл до самого наконечника, а наконечник цеплялся поперёк троса (как в велосипедных тормозах), а у этого троса наконечник - шарик, но он обжимает трос вдоль. В результате пришлось немного разогнуть ухо на суппорте, куда он вставляется, чтобы это обжатие туда пролезло.
Кроме того понадобилась коническая гайка (ХЗ от чего в гараже валялась) - чтобы подложить под нашу гайку, которая накручивается на шток от ручника + толстые шайбы с разрезом т.к. то место, где крепится оплётка троса со стороны ручника, имеет бОльший диаметр - это трос туда проваливается.

Сообщение от Traffic

А чем достали передние щитки?
У меня и спереди и сзади никаких с ними проблем (спереди поставил суппорта от какой-то омеги 2,5-3.0 литра, цилиндрик 54мм).

Трос у меня стоит от астры h как раз. На нём 2 номера: 33.0217.1 и IC-A94F4F. Вот ссылка на его фото: http://nexia-club.trf.kiev.ua/img/ne...t/IMG_4076.JPG
Проблема в том, что на мои суппорта (у тебя вроде тоже) нужно чтобы трос шёл до самого наконечника, а наконечник цеплялся поперёк троса (как в велосипедных тормозах), а у этого троса наконечник - шарик, но он обжимает трос вдоль. В результате пришлось немного разогнуть ухо на суппорте, куда он вставляется, чтобы это обжатие туда пролезло.
Кроме того понадобилась коническая гайка (ХЗ от чего в гараже валялась) - чтобы подложить под нашу гайку, которая накручивается на шток от ручника + толстые шайбы с разрезом т.к. то место, где крепится оплётка троса со стороны ручника, имеет бОльший диаметр - это трос туда проваливается.

у меня тормозные диски передние от вектры а , они на 2 мм толще родных , между щитом и диском расстояние стало еще меньше , ну и когда чуть заденешь че нить начинались душераздирающие скрипы , да и у бати моего тоже со стандартными дисками тоже такая хрень была , тоже ему оторвал их ... , а передние у меня ланос супорта (с завода) 52 мм (менял поршня и резинки в том году на них) . ... а ты родной удлинять не пробовал тросик (или шляпа получается) ?

- - - Добавлено - - -

... решил выложить чего брал нового : 0 986 478 882 (задние диски бош) , колодки amiwa CD01352 (под супорта бош) , шланги передние родные , 94501248 болты родные передних супортов , ступицы неразборные gmb GH31800 супорта бу привез из Эстонии , кронштейны супортов бу , медную пасту и 4 пыльника направляющик от ваз 2108 (подошли)

- - - Добавлено - - -

еще 2 винтика м6 на 12
