Тема: Разбираем муфту компрессора кондиционера на N100

Ок, вечером буду дома, померяю шаг

Добавлено: Там метрическая резьба 22х1,5

Всем привет! Вчера проверял опять клапан давления методом закорачивания проводов, компрессор включился. Получается вышел из строя клапан давления. Клапан новый проработал пол лето, в чем может быть причина выхода из строя клапана подскажите пожалуйста.

Элементарно, Ватсон. Вариантов осталось совсем мало:
Либо умер клапан, либо, что более тревожно - уходит фреон. Масло-то никуда не денется, компрессор клина не поймает.


Клапан может просто китайский, поддельный (экзист любит контрафакт вместо оригинала возить, не раз уже попадался). Возьмите в эмексе, эти чаще возят нормальные запчасти.

Я размышляю так :
в клапане либо слабая контактная группа, не выдерживает нагрузки, либо течет слишком большой ток - тут надо проверить сопротивление обмотки муфты компрессора - оно д.б. около 3 Ом.

Если с контактами все ок, давление фреона в норме, то соответственно брак механизма, отвечающего за замыкание контактов. Других вариантов не вижу

Спасибо, буду еще проверять.

У меня от нексии осталась специально выточенный съемник для муфты, которым и снимал у себя.
если кому надо, могу продать за небольшие деньги, ровно столько, сколько заплатил токарю за изготовление.
И никаких плясок в подкладыванием и прочими хитростями. Нужен только 1 ключ на 12 и все.

Сообщение от Vodyatel

Решил и я себе поставить кондей в машину. Покупаю по максимуму бу в хорошем состоянии.

Компрессор достался не сильно потрепанный, но для профилактики решил разобрать муфту, были подозрения на дохлый подшипник. После переборки муфты, когда уже все собрал, захотелось выложить свой вариант. Уперся в то, что ни в одном магазине и на рынках нет и намека на съемник шкива, в последнем месте у людей даже алчно загорелись глаза и начали непроизвольно потираться руки от мыслей сколько они с меня слупят за вытачивание съемника, ибо безвыходняк. Не тут-то было, отстегивать барыгам не наш путь.

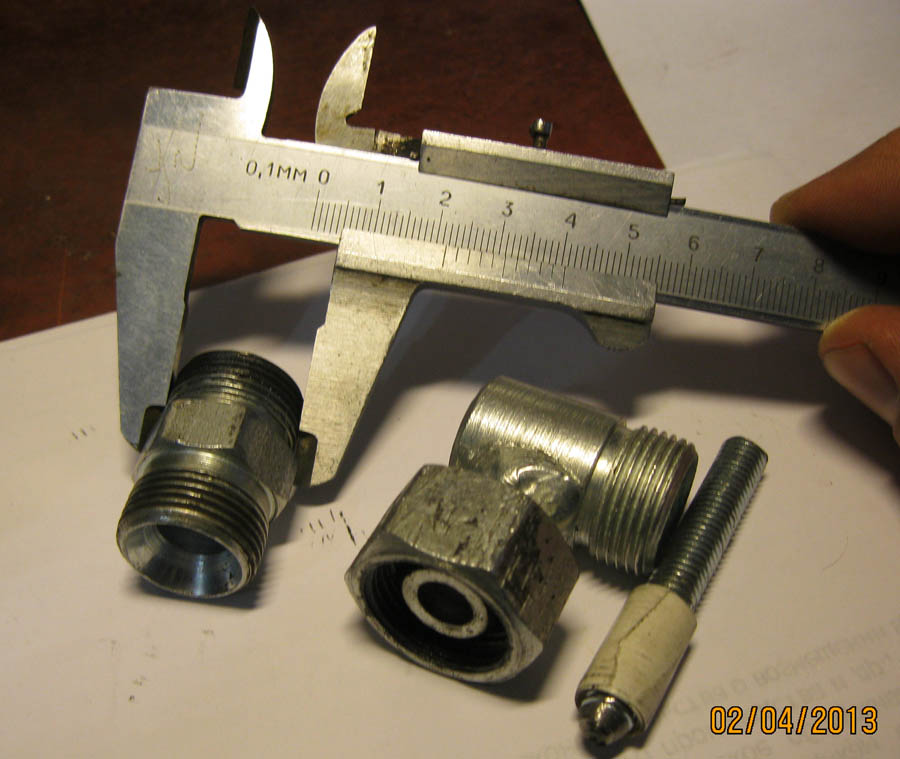

Делаем съемник из доступных материалов. В магазине запчастей для тракторов и грузовиков покупаем вот такой вот штуцер и ответную часть к нему. Резьба точно такая как нужно. Цена вопроса за все - всего. 105 рублей, сталь фланца крутая, стенки толстые. Из куска шпильки делаем такой вот упор в ось, изолента для того чтобы он не смещался с центра и не промахнулся мимо углубления в центре оси.
Вложение 11560

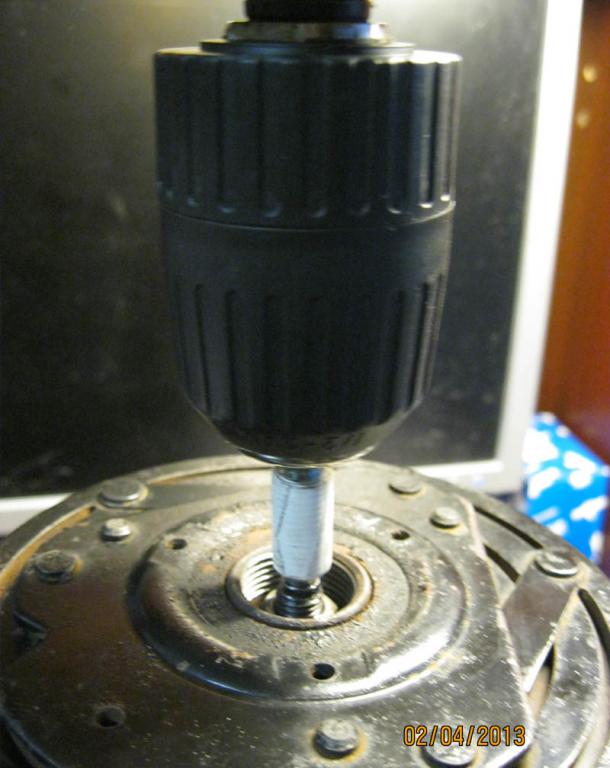

Не раз читал, что народ раскалывал конец вала из-за несоответствия формы носика и углубления в валу. Предварительно, на глаз вытачиваем кончик, затем, засыпав в углубление оси крошку с наждачной бумаги с каплей воды - дрелью притираем к друг-другу формы носика и углубления. Теперь можно без опаски расколоть вал, ДАВИТЬ, ибо посадка там просто адовая.
Вложение 11561

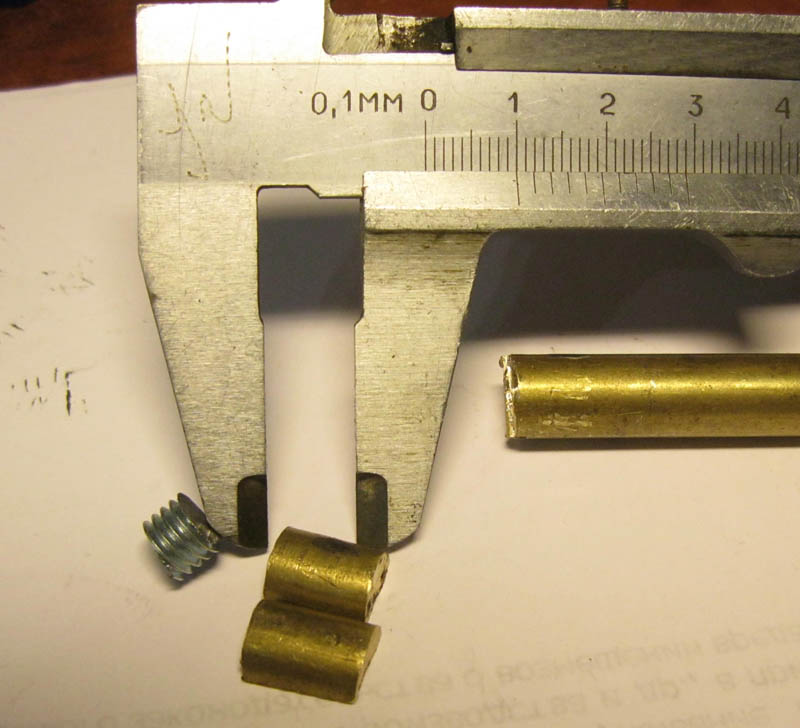

Заготовьте подобные штуки разной толщины.
Вложение 11582

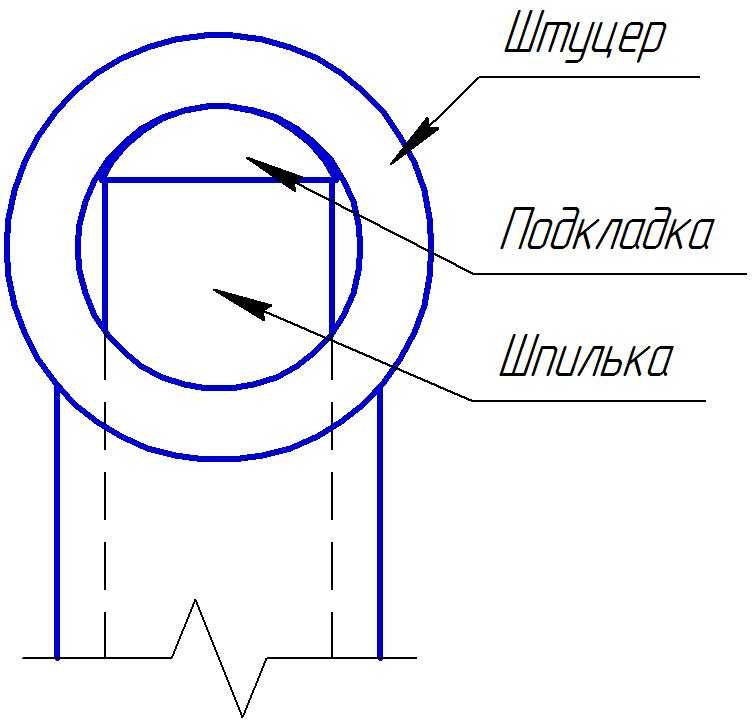

Они будут подкладываться под упор шпильки вверху в штуцере, чтобы не мять ее края и изменять длину, так как длина выпрессовки около 2 см, резьб не хватает.
Вложение 11583

Вывинчиваем гайку на 13
Вложение 11562

Все собираем и двумя мощными ключами начинаем выпрессовывать, думаю подробнее показывать не нужно, и так все понятно. Обязательно смажьте резьбы смазкой, так будет крутить легче и ничего не свернете. Усилия нешуточные. Не потеряйте шпонку!!!
Вложение 11563

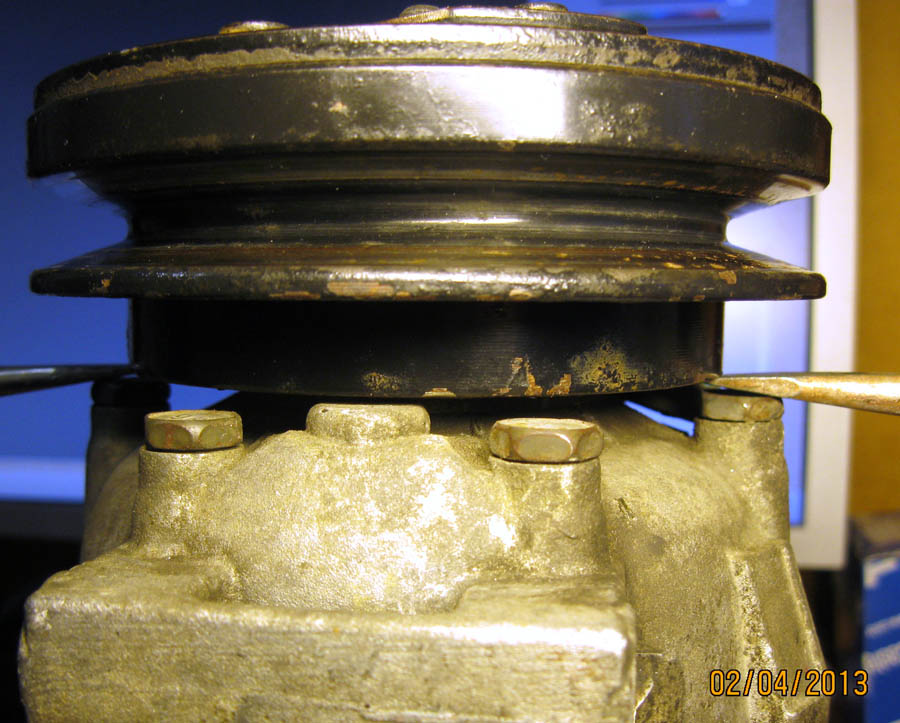

После выпрессовывания крышки муфты и снятия стопора сам шкив легко сдергивается вот таким образом, двумя отвертками.
Вложение 11564

Обратно запрессовывается маленьким молотком, смазываем маслом, греем градусов до 200 выпрессованую крышку муфты, быстро вворачиваем съемник и херачим по нему пока не остыло до нужного зазора в муфте (0,35-0,65 мм). Я конечно опасался стучать по валу, но другого способа напрессовать видимо нет.

добрый день,воспользовался вашим вариантом выпресовке муфты.сорвал несколько угловых штуцеров.решение пришло само,нарезал резьбу в сквозном штуцере,который вкручивается в муфту метчиком на 12 шаг 1,25..подобрал болт у которого кончик заточил под конус.и начал выдавливать.муфта пошла без больших усилий.спасибо за информацию.

Видимо просто у вас штуцеры были из плохого металла. А так - не за что

Сообщение от bebell

У меня от нексии осталась специально выточенный съемник для муфты, которым и снимал у себя.
если кому надо, могу продать за небольшие деньги, ровно столько, сколько заплатил токарю за изготовление.
И никаких плясок в подкладыванием и прочими хитростями. Нужен только 1 ключ на 12 и все.

Здравствуйте , если у Вас ещё остался этот съёмник за сколько Вы бы его продали ?

Я в своё время помотался по магазинам, нашёл болт от грузовика Зил наверное, как раз внешний диаметр такой что он вкрутился в муфту, а внутри отверстие было, нарезали резьбу на 14 и туда болт вкручивали, отличный съёмник получился

Короче завтра с утра заеду к токарям что бы выточили переходник , не думаю что сильно загнут

- - - Добавлено - - -

заехал с утра к токарям , за 10 минут выточили съёмник , взяли 100 рублей
