Ремонт переднего жгута электропроводки (Фары, ПТФ, кондей)

Сообщение от Minsk

Могу продать старую с разъемами за 100 руб

я так понимаю у вас проводка с разьемами на два датчика компрессора?

подскажите распиновку стандартного 3х контактного разьема фар?!н100

В самой фаре который? Желтый - масса, остальные два - дальний и ближний, мультиметром проверь.

Мультиметр???Думал что мож кто помнит..

За чем так пугаться слова "мультиметр"?
Какой смысл помнить то, что можно проверить за минуту? Подкучай мультик к клеммам колодки и включай по очереди дальний и ближний, все станет ясно.

Напишите,кто знает, откуда идут провода на верхний датчик кислорода на приемной трубе(лямбда-зонда к понимаю?) разъем на 4 провода ? Уточню: провода идут со всеми проводами,т.е с начала жгутае от аккумулятора или справа присоединяются к жгуту?

Сообщение от TBiT

подскажите распиновку стандартного 3х контактного разьема фар?!н100

когда разъем стоит на лампочке в фаре, контакт, со стороны левого крыла - минус
со стороны правого - дальний
сверху - ближний

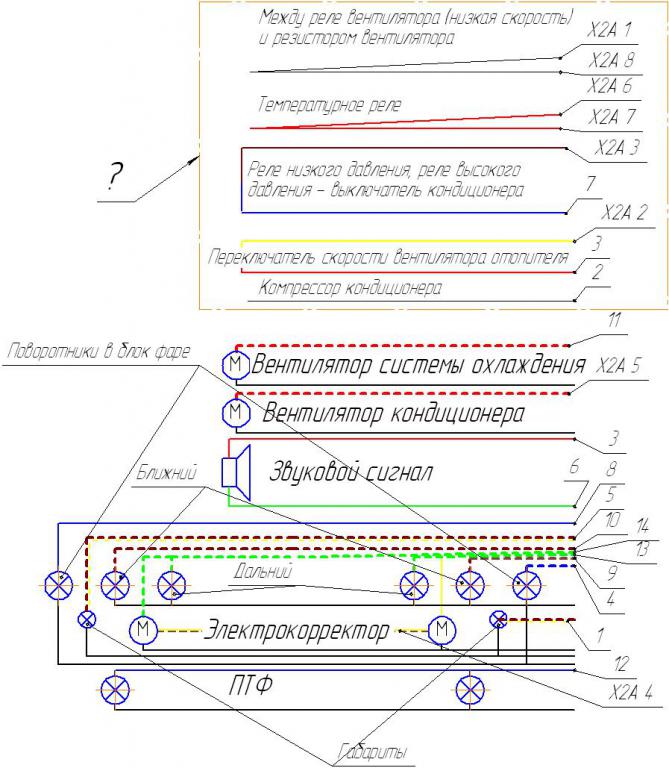

Решил у себя перетряхнуть передний жгут, чтобы подготовиться набросал схемку. Хотел заранее запастись проводами. Единственное никогда не лазил в агрегаты обозначенные знаком "?" и не знаю где они точно расположены. Те кто уже перебирал жгут посмотрите ничего не забыл и какая длинна проводов до "Агрегатов ?"

Реле высокого и низкого давления - это трудности перевода. На самом деле это не реле, а датчики на компрессоре и трубке высокого давления.
Вот только это схема от SOHC, на DOHC другая и датчик только один трехконтактный(на трубке что у правого стакана), в передней косе идут только провода на электромуфту.

Посоветуйте кто-нибудь грамотного электрика в Москве, чтобы помог сделать такой ремонт проводки.
