Приборная панель, температура ОЖ!

Сообщение от сколя

Никогда его не видел)))
Где искать

цепь "датчик-указатель" - это провод от датчика, который установлен на ГБЦ возле первого цилиндра, к указателю, который расположен на приборной панели.

Сообщение от Bonpirr

возле первого цилиндра

А на ЭБУ где тогда?

Датчик температуры для ЭБУ находится возле четвёртого цилиндра.

Сообщение от Bonpirr

четвёртого цилиндра.

Тоже под впуском?

Сообщение от сколя

Тоже под впуском?

На G15MF под трамблёром, на A15MF под катушкой зажигания.

Сообщение от Bonpirr

на A15MF под катушкой зажигания.

Не помню/не видел, что бы под модулем кто-то жил)

Извиняйте, обманул.

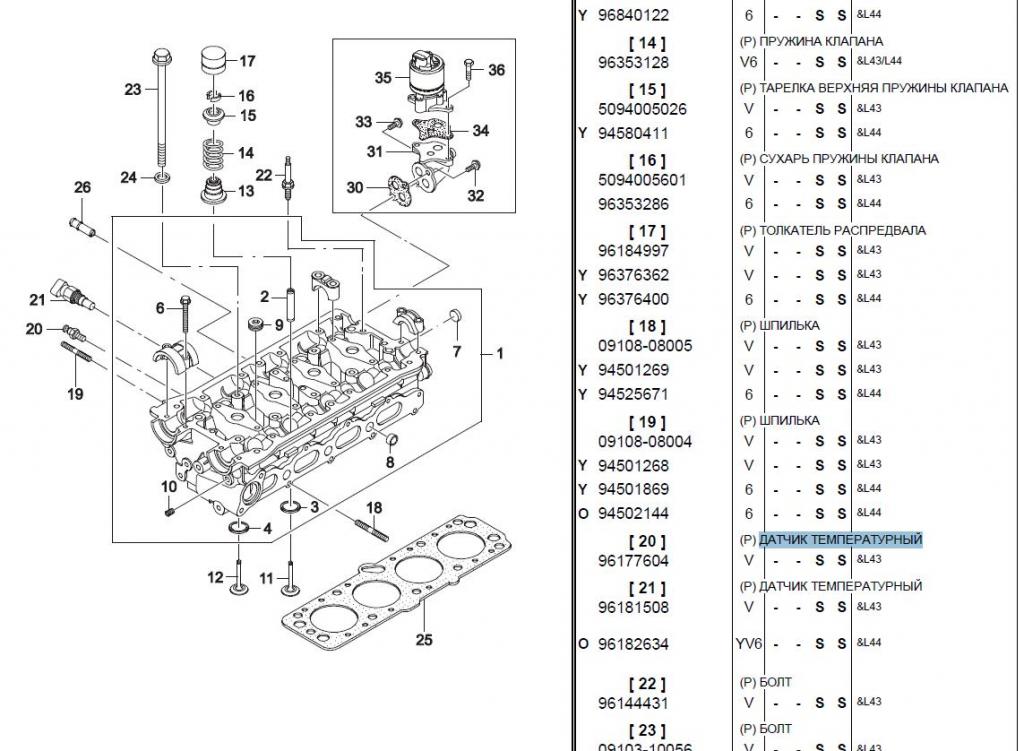

На двухвальной головке датчики стоят рядом.
Поз. 20 - датчик указателя.
Поз. 21 - датчик ЭБУ


- - - Добавлено - - -

На одновальной:
Поз. 5 - датчик приборки

Поз. 7 - датчик ЭБУ

http://www.nexia-club.ru/f/remont-el...zhdayuschei/p3
Речь про это?

- - - Добавлено - - -

Сообщение от Bonpirr

Вложение 48800

Закрыто)))

Поправил

- - - Добавлено - - -

Ситуация видимо такая же

Сообщение от alberrto

Провод с датчика ОЖ задевает корпус двигателя (массу " - "). Вот и стрелка показывает сразу максимум.

Сообщение от Bonpirr

Ситуация видимо такая же

Если учесть, что коса в том направлении в гофре, вполне свободна от перетёртостей и нагревов, допускается только внутренние замыкания(в гофре) - сомневаюсь. Фишка туда другая идёт - её тоже отключал - придётся копать от туда.
