Тема: Нексия 1.5 8кл (2001г)положение распредвала?

Приветствую всех! Сталкиваюсь впервые... Нексия 1.5 8кл (2001года).Снят трамблер- выставлена метка на распредвале а вот прорезь со стороны трамблера вызывает сомнения -наклонена влево, почему то думал что должна стоять горизонтально. Может кто подскажет-как должно быть,. Спасибо

Всё нормально.

Спасибо. Распредвал не трогал -метка на месте ,поставил трамблер . Поворачивая трамблер совместил все 4 выступа на индукт. датчике при этом язычок бегунка показывает "11часов" ,завелась плохо и не развивает обороты. Поставил перемычку в "АВ"разъёма стробоскопом успел увидеть что метка распредвала на месте. Что не так делаю?

Когда эти 4 выступа полностью совмещены, зажигание позднее будет. Сделай пораньше, повернув трамблёр по часовой стрелке

Отводил на по-раньше ,-дает не много . Почему стробом вижу метки а плохо работает... странно .
И ещё 3-х контактный разъём (коррекция УОЗ) -тот что рядом с диагностической колодкой пустой т.е без вставки-это норм?
пс . С разъёмом всё понятно

открой крышку трамблера. осмотри катушку индуктивности, состояние магнита, бегунка и крышки.

Всё там на вид норм. Интересная картина наблюдается , если поставить скрепку -завести двигатель и по 1-му цилиндру стробоскопом поставить нижнюю метку (соответственно и распредвал в метке) то это и есть когда все выступы совмещены. При этом следущая заводка (уже без скрепки ) оч тяжелая и не развивает обороты,хлопает.

- - - Добавлено - - -

Выяснилось что трамблер разбирали несколько раз ...Не подскажите по фото всё ли верно ,

не тот ракурс. 1 проверь катушку. изоляция должна быть целая, не сыпаться.



2. провода от катушки должны быть подключены так: белый скраю, зеленый ближе к валу

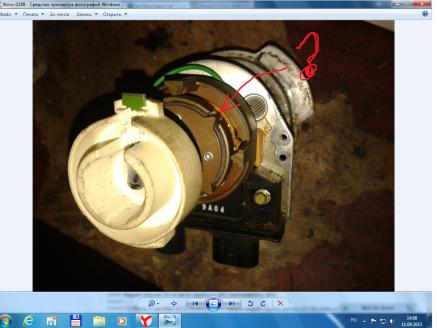

3 проверить магнит. на нем не должно быть трещин. (магнит показан стрелкой)


4 стрелка на корпусе трамблера (показана красной стрелкой) должна смотреть точно на контакт 1-го цилиндра.

был случай, что долго искал причину плохо работающего мотора, оказалось, что трамблеру "свернули шею", стрелка смотрела между 2-х контактов.

Спасибо. Поэтому по фотке и спрашиваю (ракурс тот что надо ) .... бегунок вверх а на носу выступы горизонтально-"большая" часть вверх. Нигде не могу найти подобную фотку -чтобы убедится как вы выразились свернули ли ему шею или что там ещё

На третьей фотке прорезь на валу. Она смотрит в ту-же сторону, что и большая часть.
