Тема: LCD-панель от OPEL Kadett E GSi в Daewoo NEXIA

Я в итоге нашел в Пакистане, теперь думаю как добавить пробег, на моей сейчас на 50000 больше

Пробег не главное... если всё остальное работает.

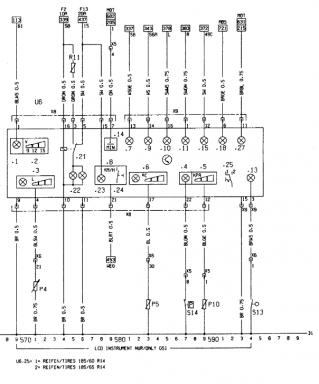

Нашел электросхему для Daewoo LeMans GSI от 1986 до 1993, есть схема LCD панели, по распиновке очень похожа на Opel Kadett E и Cielo панель, особенно интересно то что на Cielo приборке смог найти Реле 6.21, которое управляет подсветкой, мультиметром проверил, все подключения верны, значит можно запиать линию освещения на 16 и через реостат 3 пин и при включении освещения панель будет затемняться.

Но есть странность, именно эти пины отсутсвуют полностью (нет проводов) на коннекторе который я получил при покупке приборки

Сообщение от GregGhost

Нашел электросхему для Daewoo LeMans GSI

Daewoo Lemans = Opel Kadett, но != Daewoo Cielo.
Леманс и Кадет технически идентичны на 99%. Приборка Lemans GSI - это приборка Kadett GSI, при чем, они не просто одинаковые, а это именно одна и та же приборная панель, одного и того же производителя. Знаю, потому что у меня есть и приборка от Kadett GSI, и приборка, снятая с Lemans GSI, на них даже артикул выбит одинаковый. И да, там есть реле подсветки. Но при этом у Cielo приборка кардинально другая (может, разве что, разъемы подключения похожи - я не интересовался). К тому же, у Леманса облицовка панели приборов такая же, как на Кадете, а она тоже кардинально отличается от Cielo/Nexia. У Кадета есть штатное место для установки колесика регулятора яркости подсветки, на простых комплектациях (со стрелочной приборкой) в этом месте нет прорези, но посадочное место все-равно присутствует, эту же особенность унаследовал и Lamans. У Нексии/Cielo штатных мест для колесика яркости не предусмотрено как такового и в принципе свободное место, где оно могло бы быть, отсутствует. Так что, скорее всего, там его и не было предусмотрено.
Для понимания, как работает регулировка яркости на Кадете/Лемансе: когда фары выключены или двигатель не заведен, приборка ВСЕГДА светит с максимальной яркостью и положение колесика яркости на нее никак не влияет. Когда выполнены два условия: двигатель запущен (есть сигнал тахометра) И одновременно включен свет фар (или габариты, тут точно не помню), яркость приборки убавляется до той величины, которая выставлена колесиком.
Таким образом, рискну предположить, что у приборки Cielo подсветка может при включении фар (или габаритов) приглушаться на фиксированную величину, которая не регулируется.

Да, я так же подумал, но думаю что можно установить колесико, но странность в том что провода в коннекторе нету, для 3 и 16 контакта ( мультиметром прозвонил саму плату, оба приходят на реле), возможно начали проектировать данную функцию и потом отказались от идеи.
Кстати также заметил что есть 2 ревизии приборных панелей Cielo, отличаются верхней платой (основной) и способом подключения к нижней плате (контроллеры LCD). Также заметил что есть неиспользованный порт (3х пиновый), который отсутсвует в другой ревизии.

Могу отправить фото плат и мануал по Daewoo LeMans если подскажете как лучше загрузить
