Ксеноновый свет

Сообщение от Aborigen

Воткни другую сторону этих разъёмов сразу в блок, переобожми на мамы маленькие, или прикрути к это стороне разъёмы, которые идут на блоки розжига. Зачем туда сюда провода вводить выводить? Из штатных разъёмов сразу в блок розжига, и из него на лампу. И не надо ничего мудрить.

Напомню, я хочу подключить туманки к текущей проложенной биксеноновой проводке Н4
Биксенон питается от аккума через реле напрямую без всяких соединений питание идет в блок розжига.
Поэтому схему подключения ламп я вижу следующую.

Вставляю лампы в микрухи, от них синий и черный вешаю на штатное питание птф а остальные 2 на блок розжига

Схема правильна?

Сообщение от FTT

Напомню, я хочу подключить туманки к текущей проложенной биксеноновой проводке Н4
Биксенон питается от аккума через реле напрямую без всяких соединений питание идет в блок розжига.
Поэтому схему подключения ламп я вижу следующую.

Вставляю лампы в микрухи, от них синий и черный вешаю на штатное питание птф а остальные 2 на блок розжига

Схема правильна?

Жесть какая-то, биксеноновая проводка Н4 для моно ксенона?! о_О Я вообще ничего не могу понять с ваших слов. Синий туда, чёрный сюда, серобурмалиновый вокруг обратно вперёд назад. Нарисуйте схему.

Сообщение от Aborigen

Жесть какая-то, биксеноновая проводка Н4 для моно ксенона?! о_О Я вообще ничего не могу понять с ваших слов. Синий туда, чёрный сюда, серобурмалиновый вокруг обратно вперёд назад. Нарисуйте схему.

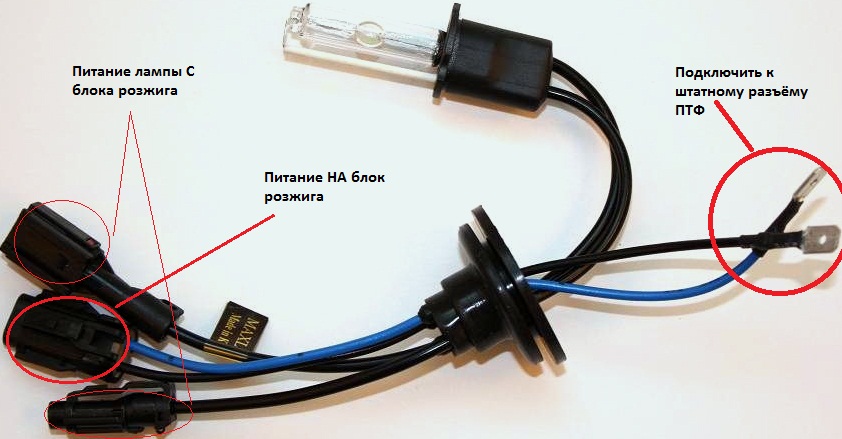

Цвета я взял основываясь на выложенной вами фоткой


- - - Добавлено - - -

Сообщение от Aborigen

Жесть какая-то, биксеноновая проводка Н4 для моно ксенона?! о_О Я вообще ничего не могу понять с ваших слов. Синий туда, чёрный сюда, серобурмалиновый вокруг обратно вперёд назад. Нарисуйте схему.

значит к биксеноновой проводке подключить ксенон на птф нельзя?
нужно менять блоки?

Сообщение от FTT

Цвета я взял основываясь на выложенной вами фоткой

Ну я сразу так и нарисовал в первом посте про это. Читайте внимательнее.

- - - Добавлено - - -

Сообщение от FTT

Цвета я взял основываясь на выложенной вами фоткой


- - - Добавлено - - -


значит к биксеноновой проводке подключить ксенон на птф нельзя?
нужно менять блоки?

можно подключать, какая разница. Только ЗАЧЕМ!? у тебя есть штатная система реле для ПТФ, ты после неё хочешь воткнуть ещё одну систему с реле и контроллером. Для чего? Когда можно просто использовать штатные выходы от ПТФ, и запитать напрямую СРАЗУ в блок, без ввода вывода синего и чёрного провода в Микрухи. Но можно и так и сяк и в раскоряк. Работать будет, а это и требуется.

ладно, буду пробовать менять проводку, спасибо.

Сообщение от FTT

понято что ничего не понятно ((

что именно не понятно?

Сообщение от Aborigen

что именно не понятно?

не понятно как теперь отказаться от реле биксеноновой проводки и записать напрямую блоки от штатных выходов птф, т.к. от аккума идет провод в реле проводки а из нее выходит толстый сразу в блок розжига, а из реле выходит контакт на лампу Н4

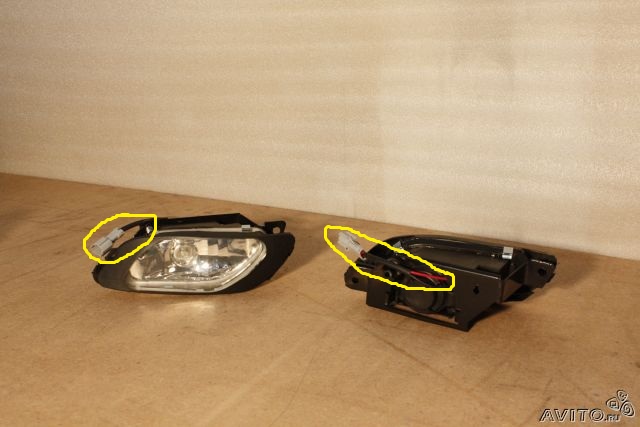

Вот эти провода на туманках к штатному разъёму ПТФ, обратную сторону подключаешь в блок розжига, нужно будет переобжать фишки или прикрутить нужный разъём.. Лампы из этого блока в микрухи, и всё работает.

Не надо никаких биксеноновых проводок, и других проводок.

я правильно понял схему?

Сообщение от FTT

я правильно понял схему?

Как один из вариантов да.
