Светодиодные противотуманные фары своими руками.

Для тех кто хочет сделать диодные птф. Информация к размышлению.
Такой свет получается с диодом ХМ-Л с системой двух линз. Фокусирующей и рифленой!.

Сообщение от Динар1983

Для тех кто хочет сделать диодные птф. Информация к размышлению.
Такой свет получается с диодом ХМ-Л с системой двух линз. Фокусирующей и рифленой!.

Можно побольше информации о своих экспериментах поведать? Что за светодиод? Какая первая линза? Расстояние между линзами?

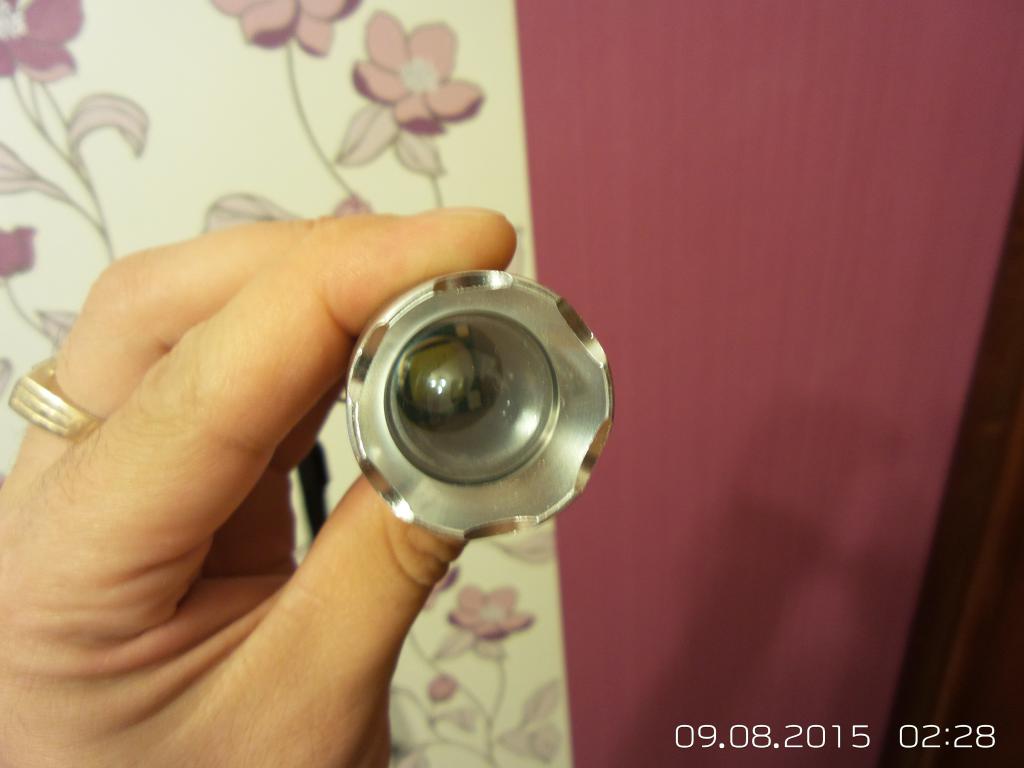

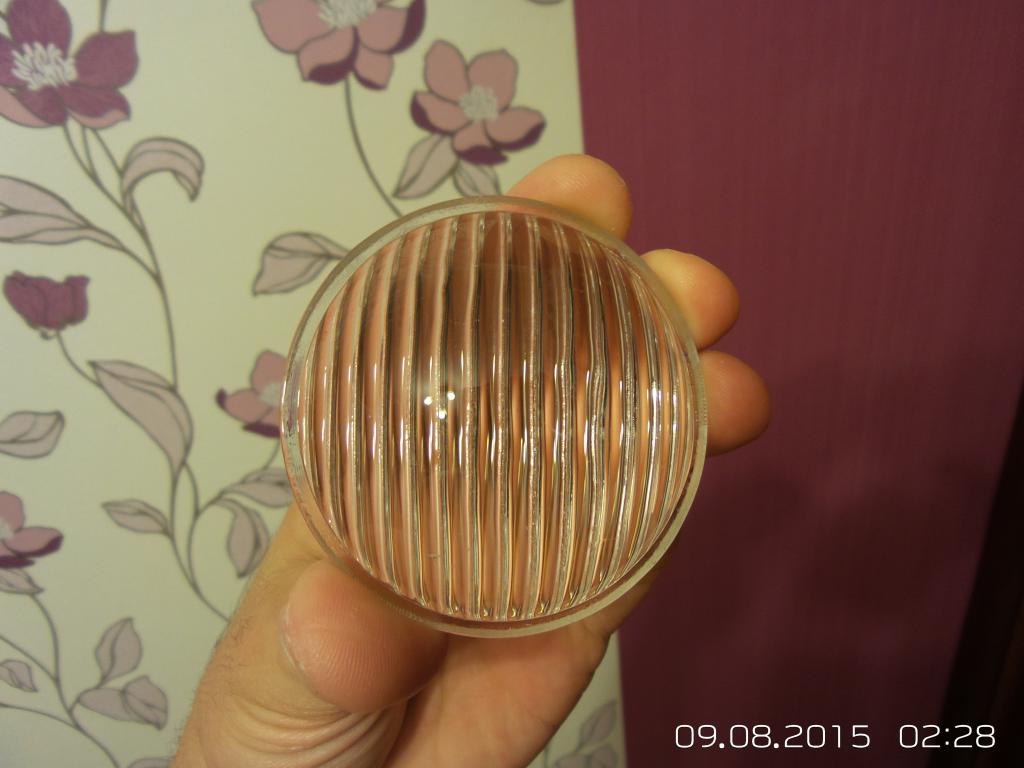

ОБЫЧНЫЙ ФОНАРЬ С ИБЕЯ. дИОД КРИ xm-l. Линза стандартная как у всех фонарей такого типа (60градусов). Ставлю впритык к рифленой линзе и изменяю фокус фонаря (между диодом и линзой фонаря), в итоге получается такой свет. Т.е. Изменяя расстояние между объектами диод-малая линза-рифленая линза полчуаем нужный пучок (ширину и высоту светового пятна). На форуме "Светлый угол". Человек использовал только рифленую линзу и диод, на мой взгляд эффективнее система диод-фокусирующая линза-рифленая линза. Яркость без применения фокусирующей линзы падает из-за рассеивания и возможно больший засвет. Кстати такой пучок получается просто если вместо рифленой линзы испоьзовать рифленое стекло птф, но свет менее сконцентрированный.

- - - Добавлено - - -

Сообщение от Fantom123

Можно побольше информации о своих экспериментах поведать? Что за светодиод? Какая первая линза? Расстояние между линзами?

Еще могу предложить вариант диоды кри XP-G, XRE + рифленая линза 22 мм. Применив систему из 6-ти-10 таких "светил" можно очень нехило осветить не только зону птф, но и угол 90 от оси авто в бок! Нужна лишь настройка хорошая. Главное прямоугольная светоизлучающая поверхность (китай диоды с чипами эпистар не канают! они круглые) Тут главное изготовить корпус-радиатор достаточной эффективности. А дальше забыть о замене ламп и ксеноне в птф). Идеальный вариант отлить из Al корпус-радиатор по форме родных птф с креплениями под родное стекло. И будет полный ВАУ!

Надо тоньше полосу ПТФ делать

Сообщение от Aborigen

Надо тоньше полосу ПТФ делать

Привет. Не представляешь на сколько тонкую и широкую полосу можно получить играя линзами!!!
Кстати если применять в решетке как ставят микро де будет просто шикарная заливка!
