ЭБУ, силовой транзистор

Сообщение от dikabraz

Неверно, 1-4 работают, 2-3 нет. ОписАлся, да бывает.
Сигнала с ЭБУ нет. На СТО подтвердили, сигнал не поступает на 2-3й цилиндр. Судя по бритве Оккама- 95% проблем с отсутствующей искрой в ЭБУ- виноват транзистор. Соединения были проверены в первую очередь, дело точно не в них.
Итого: передо мной лежит вскрытый блок, паяльник, набор скальпелей, пиво. Буду пробовать добраться до транзов. Хуже уже вряд ли сделаю.

В таком случае дерзай...хуже уже все равно не будет. Но все же перед тем как ставить новый/отремонтированый ЭБУ, присмотрись повнимательней к модулю катушек зажигания, особо к каналу 2-3 (иногда даже визуально можно определить выход катушки из строя).

- - - Добавлено - - -

Сообщение от rkromanrk

Про то, что на каждом из каналов управления катушками зажигания висит по две свечи (1 и 4, 2 и 3) (т. е. искра проскакивает два раза за цикл), знал давно, а вот про то, что и форсунки оказывется открываются попарно (также 1 и 4, 2 и 3)...

Такое тоже есть, но...Не на этом ЭБУ и не на этом авто

Сообщение от rkromanrk

Речь про два канала управления форсунками или про два канала управления катушками зажигания?

Про то, что на каждом из каналов управления катушками зажигания висит по две свечи (1 и 4, 2 и 3) (т. е. искра проскакивает два раза за цикл), знал давно, а вот про то, что и форсунки оказывется открываются попарно (также 1 и 4, 2 и 3)...

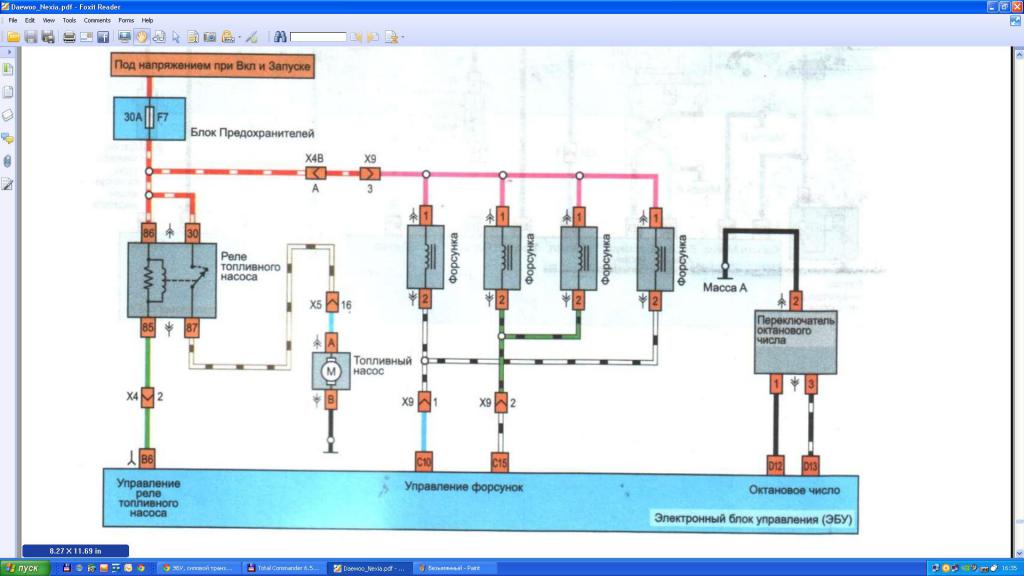

Вложение 34866

Режимов форсунок- вагон и маленькая тележка, в данном случае речь идет про управление искрой.
Кстати, оффтопик, правильно ли я помню, что на форсунках 3 контакта? плюс, земля и сигнал? что-то в голову взбрело=) в свободное время ЭБУ для мотоцикла своего сочиняю)

Сообщение от gorUgra

Не на этом ЭБУ и не на этом авто

Еще раз уточню, применительно к данному ЭБУ (MR140), форсунки работают раздельно?

Сообщение от gorUgra

Такое тоже есть, но...

Т. е. форсунка льет когда надо и когда не надо, так получается?

Сообщение от rkromanrk

Еще раз уточню, применительно к данному ЭБУ (MR140), форсунки работают раздельно?


Т. е. форсунка льет когда надо и когда не надо, так получается?

Впрыск попарный, и когда надо, и когда не надо =)

- - - Добавлено - - -

Сообщение от gorUgra

В таком случае дерзай...хуже уже все равно не будет. Но все же перед тем как ставить новый/отремонтированый ЭБУ, присмотрись повнимательней к модулю катушек зажигания, особо к каналу 2-3 (иногда даже визуально можно определить выход катушки из строя).

- - - Добавлено - - -

Такое тоже есть, но...Не на этом ЭБУ и не на этом авто

у меня, как у Ураловода(мото), катушка определяется тремя способами=) тихо сдохла- прозвонка, дико пахнет паленым- труп, или рванула к хренам собачьим, а это, я вам скажу, незаметить очень тяжело =)
а так, конечно, катушки будут проверены.

Сообщение от rkromanrk

Еще раз уточню, применительно к данному ЭБУ (MR140), форсунки работают раздельно?
Т. е. форсунка льет когда надо и когда не надо, так получается?

rkromanrk Речь сейчас не о форсах ... В MR140 управление форсунками раздельное, а вот как и когда лить определяет ЭБУ, точнее его программа

Сообщение от dikabraz

правильно ли я помню, что на форсунках 3 контакта? плюс, земля и сигнал?

неправильно. На форсе всего два вывода + и - , причем пофигу полярность...По большому счету форса это соленоид, который управляет гидроклапаном ну и еще калиброванные отверстия под топливо и входной фильтр топлива.

Сообщение от gorUgra

rkromanrk Речь сейчас не о форсах ... В MR140 управление форсунками раздельное, а вот как и когда лить определяет ЭБУ, точнее его программа


неправильно. На форсе всего два вывода + и - , причем пофигу полярность...По большому счету форса это соленоид, который управляет гидроклапаном ну и еще калиброванные отверстия под топливо и входной фильтр топлива.

Да, действительно, мосфеты на самом ЭБУ стоят. Хотя с точки зрения минимизации лага, стоило бы ключ на саму форсунку ставить, ну это так, домыслы =)

Сообщение от dikabraz

Итого: передо мной лежит вскрытый блок, паяльник, набор скальпелей, пиво.

Ну я смотрю, что из перечисленного пока используется только пиво

Сообщение от gorUgra

Ну я смотрю, что из перечисленного пока используется только пиво

ВНЕЗАПНО, нет =)

Сообщение от gorUgra

Ну я смотрю, что из перечисленного пока используется только пиво

Кстати, не знаете ли, как саму плату отделить от корпуса? ощущение, что приклеена намертво изнутри, подковырнуть не получается =)

Сообщение от dikabraz

Кстати, не знаете ли, как саму плату отделить от корпуса? ощущение, что приклеена намертво изнутри, подковырнуть не получается =)

духовка в помощь
