Как определить протокол эбу.

Сообщение от evil_laugh

Наш препод по физ. процессам в электронных цепях, дтн, так и говорил - "как работает транзистор, я не знаю"

У нас было веселее. Преподаватель по электротехнике валил всю группу вопросом "Как работает транзистор?"

Сообщение от evil_laugh

Электроны с дырками туда-сюда гонять

Просто никто не знает что это такое на самом деле ) Так же как радиоволны )

Сообщение от Алексей974

А по существу?

Сообщение от Алексей974

повесил 5 вольт, проводком

По существу, если подавать питание +5, то нужно объединить нули питания от +5, массы авто и адаптера RS232. Т.е. 5 вольт должны быть двумя проводками. Но должно работать и от 12В бортовой сети если всё правильно собрано и исправно. Протоколы ЭБУ в программе перебирали? А транзисторы в адаптере вообще рабочие?

Протокол выбираю только - , пробовал и другие. Транзисторы рабочие, так как тест эхом проходит, но транзисторную схему уже отложил щас на микрухе из апс4 схему мучаю - результат точно такой же

- - - Добавлено - - -

Сегодня где-то вычитал что задержку , вроде, надо вместо 100, 200 ставить. В настройках порта

Сообщение от Алексей974

Протокол выбираю только

Должно быть то. А нет возможности подключиться заведомо рабочим адаптером - у знакомых или в сервисе?

год назад друг сканматиком диагностику делал, а шнурков заводских или заведомо рабочих нету. Завтра напарник на своей Ксюхе приедет, попробую на ней.

- - - Добавлено - - -

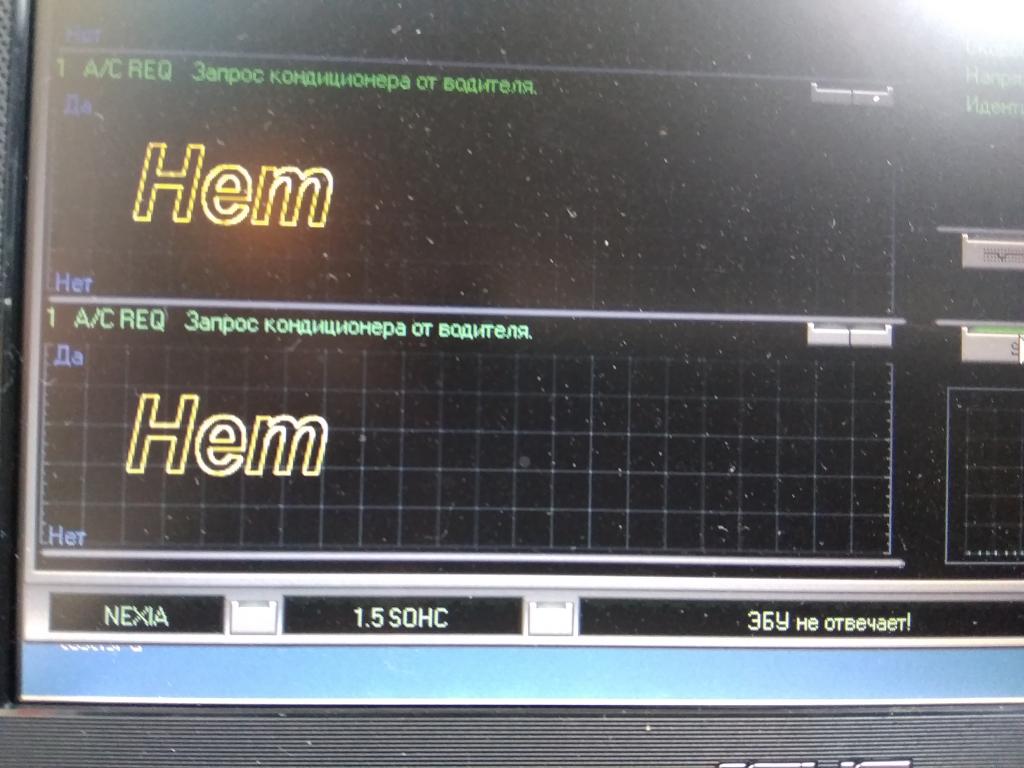

Подключался сейчас к ланосу Sohc 1,5 - результат тот же ((( получается проблема в драйверах. Когда уже уехал, сообразил, что не померял напряжение на К линии. У ланосов 12 или 5 ? Если там 12 , а у меня 12 откинуты - повлияет?

win98 есть смысл попробовать поставить???

Сообщение от Алексей974

win98 есть смысл попробовать поставить???

Сильно сомневаюсь, если есть драйвер для нужной ОС и устройство определяется.

смотрел по поводу драйверов, пока не нашел, но вроде где то читал что ресерч дэу под 98 стабильнее работает, или это с железным ком портом?

Сообщение от Алексей974

или это с железным ком портом?

С аппаратным COM-портом в любой системе работает стабильней.

рылся сейчас в сети по поводу уровней к-лайн и обнаружил, что RX/TX в к-лайн идет без инверсии.
дяденьки, вопрос - те кто удачно использовал двухтранзисторную схему - гоняли на железном ком-порту или с адаптерами порта типа FT232, PL2303?
https://www.drive2.ru/l/795654/
https://www.drive2.ru/b/2247676/?page=0
стало быть

с ПЛ2303 работать не должна!

- - - Добавлено - - -



- - - Добавлено - - -

Залез в RS232, а там и вправду - логика инверсная.
Единице соответствует высокое напряжение, а нулю - наоборот.
Стало быть классическая 2х транзисторная схема рассчитана на "железный" ком-порт (RS232).

Тогда проще на ОУ собрать, а не на транзсторах
