Коды ошибок (Chek Engine)

Если во время работы двигателя выходит из строя какой-либо датчик или его показания выходят за пределы нормы, то электронный блок управления двигателем (ЭБУ) генерирует ошибку и зажигает лампочкуhttp://www.avtoban-motors.ru/img/CheckEngineOn.gif("Обслуживание двигателя") на панели приборов.

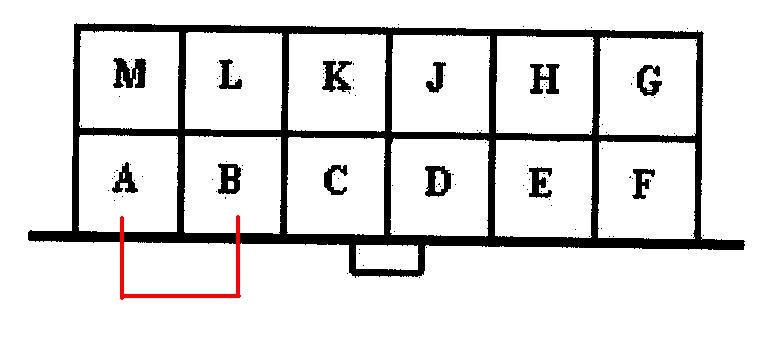

Сигналы о неполадке в виде закодированных вспышек лампочки "Обслуживание двигателя" (SES) получают при подсоединении контакта диагностики к массе (замыкание контактов А и В диагностического разъема обычным проводом), включенном зажигании и выключеном двигателе. Разъем находится справа, в ногах пассажира.

Вложение 49966

Коды неполадок передаются в следующей цифровой последовательности:

Десятки представлены вспышками с интервалами в 0.4 сек.
Пауза 1.2 сек.
Единицы представлены вспышками с интервалами в 0.4 сек.

Сначала три раза подряд передается код 12 (самодиагностика ЭБУ и проверка самой лампочки:http://www.avtoban-motors.ru/img/CheckEngineOn.gif Пауза http://www.avtoban-motors.ru/img/CheckEngineOn.gif http://www.avtoban-motors.ru/img/CheckEngineOn.gif

Этот код служит указанием на начало процедуры выдачи кодов. Каждый индивидуальный код повторяется трижды. Если номера кодов попали в память ЭБУ, они будут передаваться в виде последовательности цифр. После передачи всех кодов, вся последовательность повторяется до тех пор, пока блок управления не будет переведен в нормальное состояние (путем отсоединения перемычки от клеммы диагностики).

В случае возникновения ошибки, необходимо проверить соотоветствующий датчик и проводку. Довольно часто неисправности возникают после мойки двигателя - в разъем попадает вода.

Окончательное решение по замене датчика можно принять после диагностики двигателя при помощи Сканера

Пример кода 24 (цепь датчика скорости автомобиля).

Внимание! Неправильное подключение каких либо приборов и перемычек к диагностическому разъему может привести к выходу из строя ЭБУ! Не имеет смысла считывать коды ошибок, если при работе двигателя не загоралась лампочка "Обслуживание двигателя", а так же просто так, ради любопытства!

Стереть ошибки можно отключив на несколько минут аккумуляторную батарею.
Таблица кодов ошибок.

КодИнформация о датчикеПричина ошибки
13датчик кислороданет изменения напряжения
14цепь температуры охлаждающей жидкостивысокая температура
15цепь температуры охлаждающей жидкостинизкая температура
21цепь датчика положения дроссельной заслонкивысокое напряжение сигнала
22цепь датчика положения дроссельной заслонкинизкое напряжение сигнала
23цепь датчика температуры воздуха во впускном коллекторенизкая температура
24цепь датчика скорости автомобилянет сигнала
25цепь датчика температуры воздуха во впускном коллекторевысокая температура
33цепь датчика абсолютного давления (МАР)высокое напряжение сигнала,
т.е. низкий вакуум
34цепь датчика абсолютного давления (МАР)низкое напряжение сигнала,
т.е. высокий вакуум
35отклонение оборотов холостого хода
42цепь электронного регулирования момента зажигания (EST)
44датчик кислородабедная смесь
45датчик кислородабогатая смесь
51неисправность блока калибровки памяти
54нарушение регулировки содержания СО. Неисправность резистора СО

Список ошибок для 16кл нексии (a15mf)
http://www.nexia-club.ru/f/faq/22694...-16-kl-neksii/
