Добрый день.

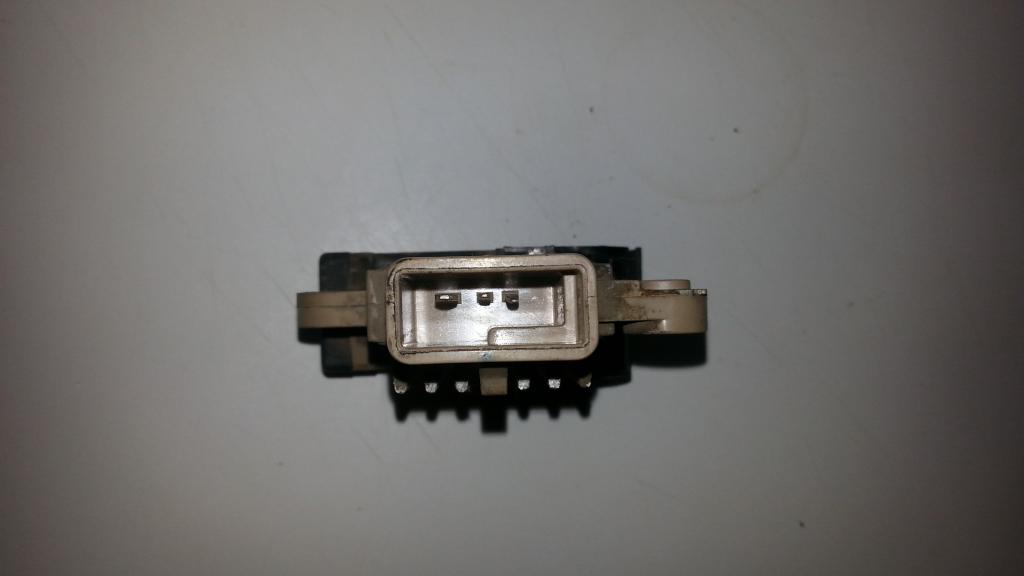

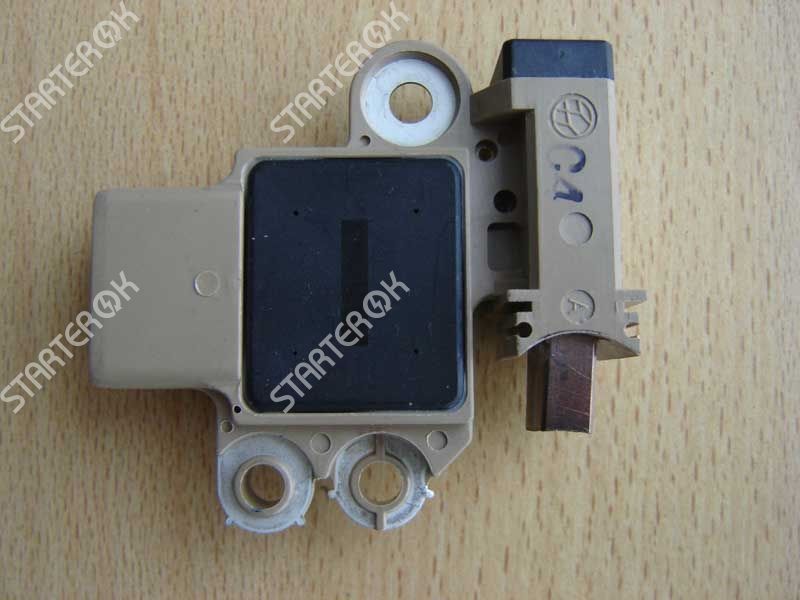

Хочу поделиться своим опытом по ремонту регулятора напряжения нексии (его коды 1826F, 333318).
В общем пропала зарядка, проверил все электрические цепи, предохранитель F13, лампу индикатора заряда на приборке, все в норме.
Снял генератор, проверил диоды, обмотку, катушку возбуждения на роторе, то же все ОК.
Осталось проверить регулятор... Проверял его с помощью регулируемого источника напряжения. Короче выявил неисправность, как она выражалась: на снятом регуляторе на щетках без нагрузки (мерял мультиметром) напряжение расло до 14,4В потом падало почти до нуля при увеличении входного, но при подключении в качестве нагрузки лампочки мощностью около 15 ватт напряжения на щетках было равно нулю. Стал искать этот регулятор, нашел, но цена в 1800 руб показалась уж слишком.
Решил попробовать починить свой. Аккуратно вскрыл его на платке залитой каким-то прозрачным каучуком нашел бескорпусной транзистор примерно 5*5 мм вот он то и сгорел. Прикинул схему работы, она оказалась очень простой. Стабилитрон включенный в базу транзистора закрывал его при превышении напряжения на стабилитроне и ток в цепи обмотки возбуждения падал. Это классическая схема работы регулятора на стабилитроне. Но не об этом. Стал думать чем заменить выгоревший транзистор. Он был биполярный n-p-n и скорее всего составной судя по схеме и режиму работы. Решил попробовать вместо него поставить полевой транзистор (irfz44 просто валялся под руками и с подходящими с запасом параметрами). Старый транзистор удалил полностью и поставил этот предварительно срезав выступающую часть радиатора. Проверка на стенде была успешна.
Вчера установил генератор на машину. Напряжение держит 14.4 без нагрузки и 14.3 под максимальной нагрузкой.
Жаль нет фоток, но там не сложно разобраться, тем более проблемы с поиском данного регулятора на форуме попадались. Желающим поковыряться помогу.
