Помогите подключить 2din dvd проигрыватель.

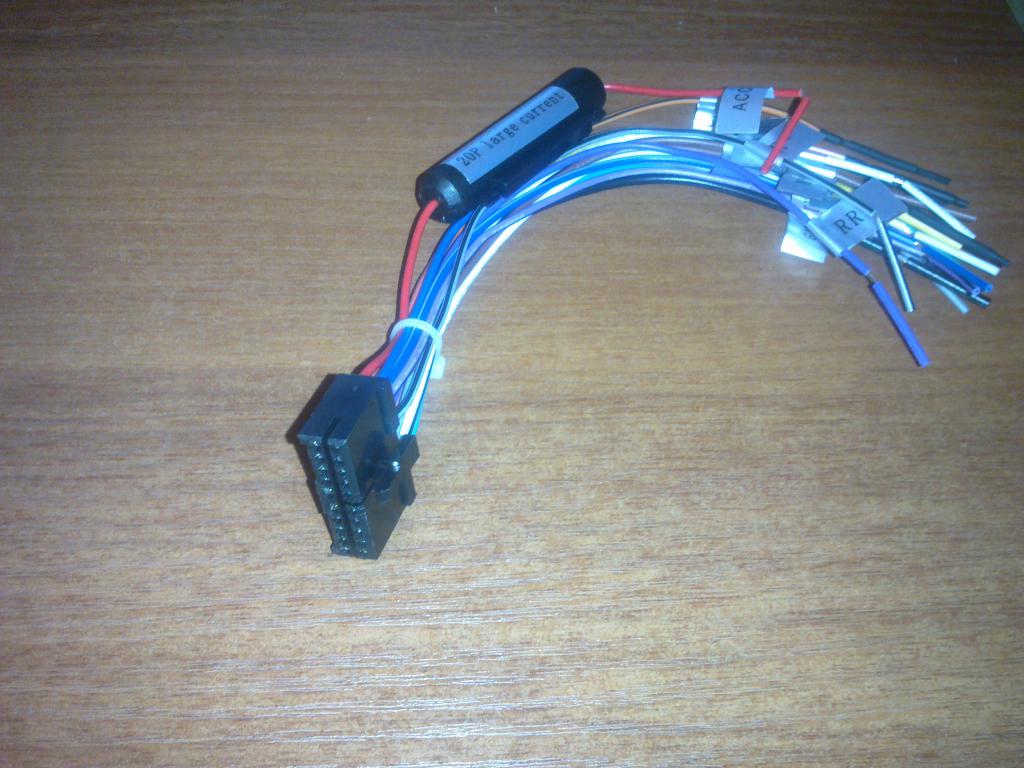

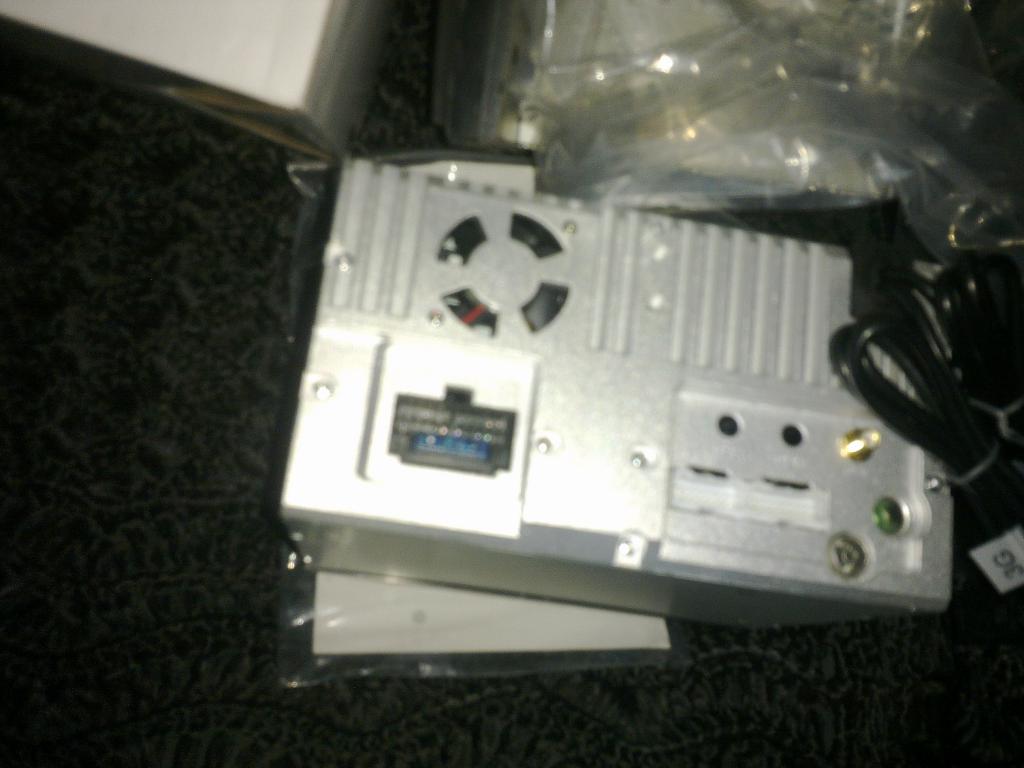

Всем привет! Купил 2din проигрыватель. Фото задней части прилагается. В комплекте идет несколько видов проводов, одного из них двадцатиконтактного тоже фото прилагаю, вроде он служит для подключения. каким образом теперь можно связать штатные переходники и имеющейся магнитолой. Помогите пожалуйста, до этого никогда магнитолы не ставил.

- - - Добавлено - - -

Кстати забыл упомянуть. У меня нексия n150 , 2012 года выпуска, двигатель 1,6л..

Сообщение от mageslay

Всем привет! Купил 2din проигрыватель. Фото задней части прилагается. В комплекте идет несколько видов проводов, одного из них двадцатиконтактного тоже фото прилагаю, вроде он служит для подключения. каким образом теперь можно связать штатные переходники и имеющейся магнитолой. Помогите пожалуйста, до этого никогда магнитолы не ставил.

- - - Добавлено - - -

Кстати забыл упомянуть. У меня нексия n150 , 2012 года выпуска, двигатель 1,6л..

У твоей штатной магнитолы два разъёма.один для подключения,а второй для динамиков.вот и бери свой новый жгут и отдели сначала провода для динамиков(они идут парным цветом).потом на твоем жгуте будут провода красный(+);желтый(+)вроде прирыватель;черный(-);синий(+) для подключения дополнительного оборудования ,и ещё может быть розовый(для подключения монитора для камеры заднего вида)

ну вот я отделил провода для колонок и ненужные провода.
остались:

GND - for GND negative - (черный)
B+ - for battery + (желтый)
ILLUMI - for illumination cable (оранжевый)
P.CNTR - for amplifier signal input (синий)
ACC - for igniting power (красный)

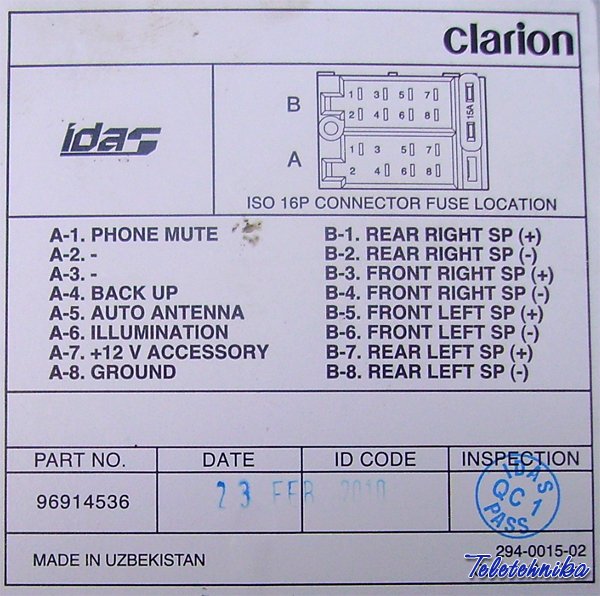

к каким гнездам согласно прикрепленной картинке ниже они подключаются?

еще есть провод синий - P.ANT - auto radio antena, в инструкции написано что его ненужно подключать. Может это ошибка? его случайно не надо подключить к гнезду А-5 на приложенной картинке?

Синий это выдвижная антена при включении радио. Желтый это + с замка зажигания, красный постоянный плюс. Черный это - .если хочешь что магнитофон работал постоянно то соедени желтый и красный вместе, и к плюсу а если хочеш чтоб только при включении зажигания то по отдельности. Вообще в проводке старой должны быть такие же цвета.

Нет я хочу чтоб плеер работал как обычный заводской при включении зажигания. Можете мне согласно картинки распиновки проводов клариона которую я выше прикрепил, подсказать в какие отверстия A-1, А-2, А-3, ..... A-8 , вставлять мои провода: GND - for GND negative - (черный)
B+ - for battery + (желтый)
ILLUMI - for illumination cable (оранжевый)
P.CNTR - for amplifier signal input (синий)
ACC - for igniting power (красный)
P.ANT - auto radio antena (синий)

- - - Добавлено - - -

я просто в электрике ноль, первый раз сталкиваюсь. в моем представлении я должен в отверстия контактов штатных вилок провести соответствующие провода от нового жгута. с колонками все понятно вроде, а вот с остальным нужна помощь. А то боюсь сгорит все к чертям

Поехали с самого начала! у тебя твой новый жгут монтажный как я понял из картинки с одной стороны фишка которая подключается к магнитоле,а с противоположной стороны обрезанные провода с надрезанной изоляцией.так??????

к@луг@

Да совершенно верно, так оно и есть, как Вы говорите!!!.

P.s.

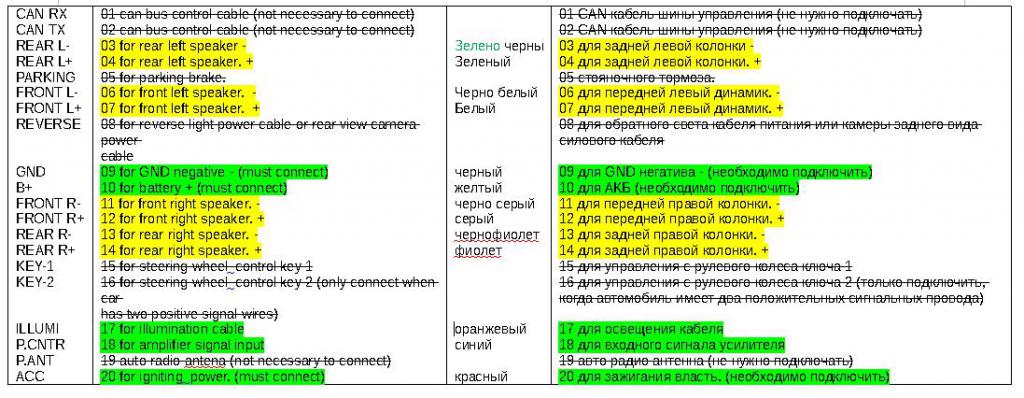

Всего 20 проводов и каждый промаркирован имеет наклейки с обозначениями. Вот прилагаю фото из инструкции найденное в интернете( у меня такая-же инструкция на две странички). И и второе фото которое я уже сделал сам, с кривым русским гуглевским переводом, там в таблице указано обозначение провода как на наклейке к нему , номер и назначение. Желтым выделено то что относится к колонкам, зеленым все остальное, зачернкуто мной то что вроде как не надо подключать согласно кометам в скобках и то что я думаю не надо, может я не прав. ( у меня нет, не кнопок на нуле, не паковочной камеры заднего вида). Единственное вызывает сомнение позиция 19, там в инструкции написано что не надо ее подключать, но как так может быть, тогда наверно антенна работать не будет.

Сообщение от mageslay

к@луг@

Да совершенно верно, так оно и есть, как Вы говорите!!!.

P.s.
Всего 20 проводов и каждый промаркирован имеет наклейки с обозначениями. Вот прилагаю фото из инструкции найденное в интернете( у меня такая-же инструкция на две странички). И и второе фото которое я уже сделал сам, с кривым русским гуглевским переводом, там в таблице указано обозначение провода как на наклейке к нему , номер и назначение. Желтым выделено то что относится к колонкам, зеленым все остальное, зачернкуто мной то что вроде как не надо подключать согласно кометам в скобках и то что я думаю не надо, может я не прав. ( у меня нет, не кнопок на нуле, не паковочной камеры заднего вида). Единственное вызывает сомнение позиция 19, там в инструкции написано что не надо ее подключать, но как так может быть, тогда наверно антенна работать не будет.

Тогда начнем с того что надо идти в магаз и купить готовый шлейф для подклчения к разъемам штатной магнитолы.тебе будет нужен разъём-фишка(он или слитный,но внутри поделен на две части или раздельный),не который вставляют,а в который вставляют)

- - - Добавлено - - -

Блин,пытаюсь фотки показать,чтобы совсем понятно было,а он не загружает.напиши свой майл и я тебе конкретно всё опишу и фотки прикреплю.там уж ты и догадаешься что к чему

Хорошо! asme_pmk@inbox.ru

к@луг@

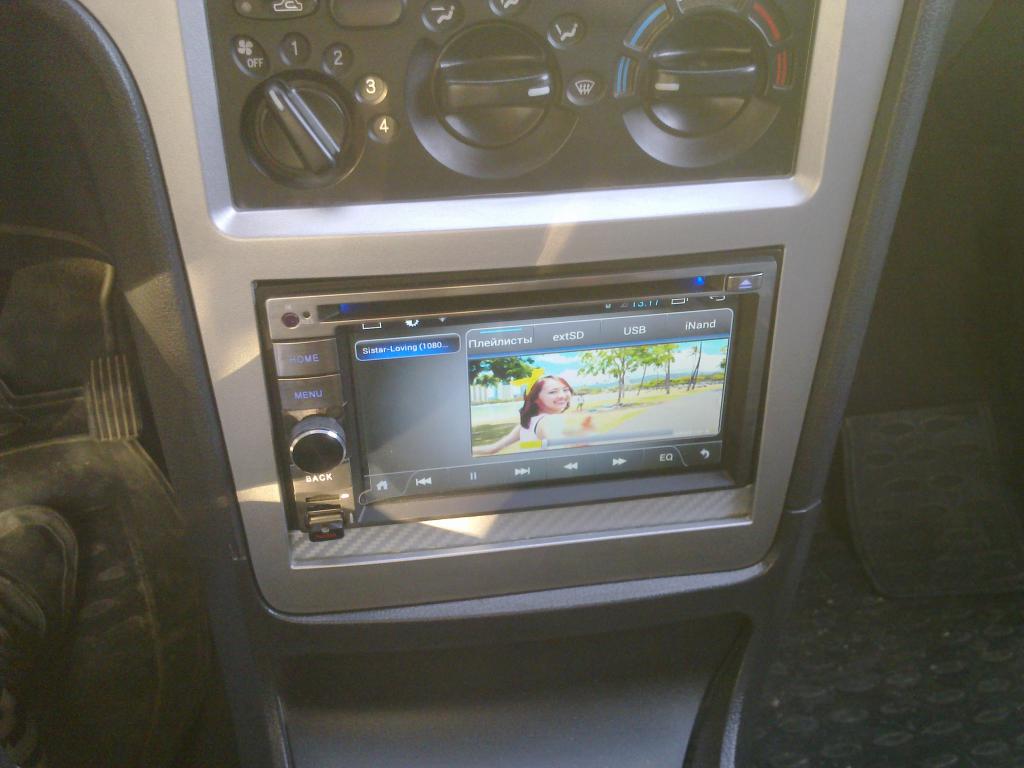

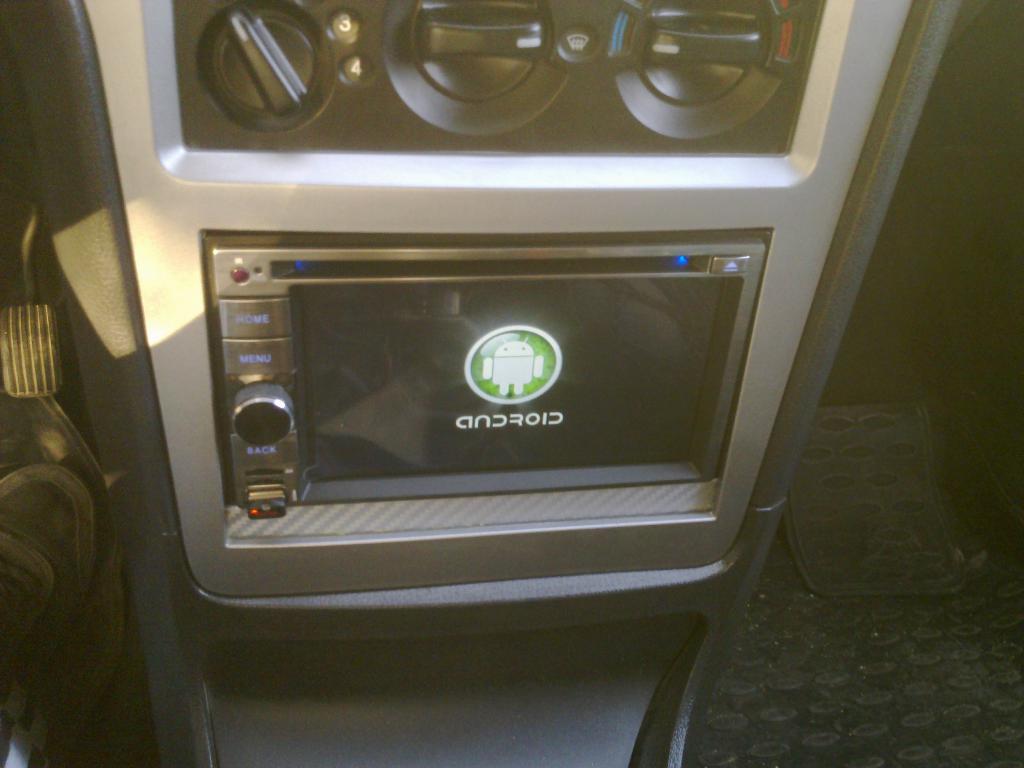

Спасибо, за помощь, вот установил, фото прилагаются)
